ИБП EATON 9PX 5-11кВА Rack/Tower UPS

ОПИСАНИЕ

Производительность и эффективность Eaton 9PX.

  • Топология двойного преобразования. ИБП Eaton 9PX беспрерывно контролирует условия питания и регулирует значение напряжения и частоты.
  • Благодаря 95% эффективности в режиме онлайн с двойным преобразованием и 98% эффективности в высокоэффективном режиме, ИБП Eaton 9PX обеспечивает наивысший уровень эффективности в своем классе и, таким образом, помогает снизить энергетические затраты и затраты на охлаждение.
  • Благодаря коэффициенту мощности 0,9, Eaton 9PX обеспечивает электропитание на 28% больше, по сравнению с ИБП своего класса. Он позволяет питать большее количество серверов, чем другие ИБП, имея идентичные номинальные значения напряжения и тока, с меньшим коэффициентом мощности.

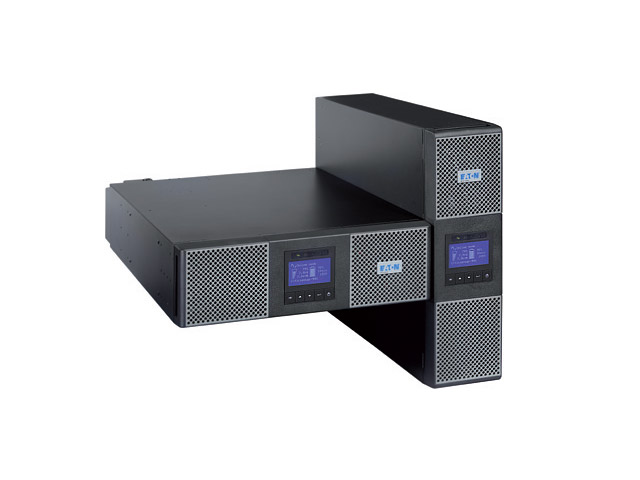

  • Благодаря универсальному исполнению Rack/Tower (стойка/башня), Eaton 9PX является наиболее компактным решением в своем классе, обеспечивая 5400 Вт питания в 3U исполнении, или 10 кВт – в 6U исполнении.

Управляемость Eaton 9PX.

  • Новейший графический ЖК-дисплей позволяет выводить точную информацию о состоянии ИБП и измеряемых данных на одном экране (на семи языках). Можно изменять положение ЖК-дисплея для обеспечения наилучшей видимости при башенной или стоечной установке.
  • Eaton 9PX может измерять потребление энергии. Значения кВт/ч можно отслеживать с помощью ЖК-дисплея или программного пакета Eaton Intelligent Power.
  • Управление нагрузкой позволяет назначать приоритеты выключения второстепенного оборудования для максимального увеличения времени работы батареи для питания критически важных устройств. Оно также используется для удаленной перезагрузки заблокированного сетевого оборудования, или для управления запланированными отключениями и последовательными включениями.
  • Eaton 9PX UPS имеет связь через последовательный порт, USB и релейные порты, а также вспомогательный слот для дополнительной платы (предоставляется стандартная сетевая плата версии Netpack). Программный пакет Eaton Intelligent Power, совместимый со всеми основными операционными системами, включая также программное обеспечение для виртуализации (к примеру, VMware иHyper-V), идет в комплекте с каждым ИБП.

Доступность и гибкость Eaton 9PX.

  • Внутренний байпас обеспечивает продолжение работы в случае внутреннего отказа. Также доступен ремонтный байпас (как правило, с заменой в «горячем режиме») для простой замены ИБП без отключения питания критически важных систем.
  • Можно соединять два ИБП 9PX параллельно для получения двойной мощности благодаря технологии HotSync без дополнительных затрат при первоначальной покупке (функция будет доступна во втором квартале 2013 года).
  • Более длительный и надежный срок службы батареи: технология управления батареиEaton ABM использует инновационную трехэтапную методику зарядки, которая продлевает срок действия батареи на 50%.
  • Можно обеспечить более длительное время работы благодаря возможности установки до 12 внешних модулей батареи, заменяемых в горячем режиме, позволяющих системе работать в течение нескольких часов при необходимости. ИБП автоматически распознает дополнительные батарейные модули.

Eaton 9PX - улучшенная защита для:

  • малых и средних дата-центров;
  • IT, сетевого оборудования, устройств хранения данных и телекоммуникационных устройств;
  • оборудования медицинской и промышленной инфраструктуры.

ХАРАКТЕРИСТИКИ

Технические характеристики

5 кВА

6 кВА

8 кВА

11 кВА

Номинальные значения (кВА/ кВт)

5 кВА /4.5 кВт

6кВА /5.4 кВт

8 кВА /7.2 кВт

11 кВА /10 кВт

Электрические параметры

Технология

Двойное онлайн преобразование с системой коррекции коэффициента мощности (PFC)

Номинальное напряжение

200/ 208/ 220/ 230/ 240 В

200/ 208/ 220/ 230/ 240/ 250 В

Диапазон входных напряжений

176-276 В без превышения диапазона (до 100–276 В с учетом превышения допустимых значений)

Выходное напряжение/Коэффициент гармонических искажений (THDU)

200/ 208/ 220/ 230/ 240 В +/– 1%; THDU <2%

200/ 208/ 220/ 230/ 240/ 250 В +/– 1%; THDU <2%

Диапазон входной частоты/ Коэффициент гармонических искажений (THD)

40-70 Гц, 50/60 Гц, автоматический выбор, режим преобразователя частоты по умолчанию, THDI < 5%

Эффективность

До 94% (в онлайн режиме), 98% (в режиме высокой эффективности)

До 95% (в онлайн режиме), 98% (в режиме высокой эффективности)

Коэффициент пика нагрузки/Ток короткого замыкания

3:1/ 90 A

3:1/ 90 A

3:1/ 120A

3:1/ 150 A

Максимально допустимая нагрузка

102–110% в течение 120 секунд, 110–125% в течение 60 секунд, 125–150% в течение 10 секунд, >150% в течение 500 мс.

102–110% в течение 120 секунд, 110–125 в течение 60 секунд, 125–150% в течение 10 секунд, >150% в течение 900 мс.

Соединения

Вход


Клеммная колодка (для кабеля до 10 мм2)

Клеммная колодка (для кабеля до 16 мм2)

Выходы

Клеммная коробка и 2 управляемых группы разъемов: 4 разъема IEC C13 (10A) и 2 разъема IEC C19 (16A)

Клеммная коробка

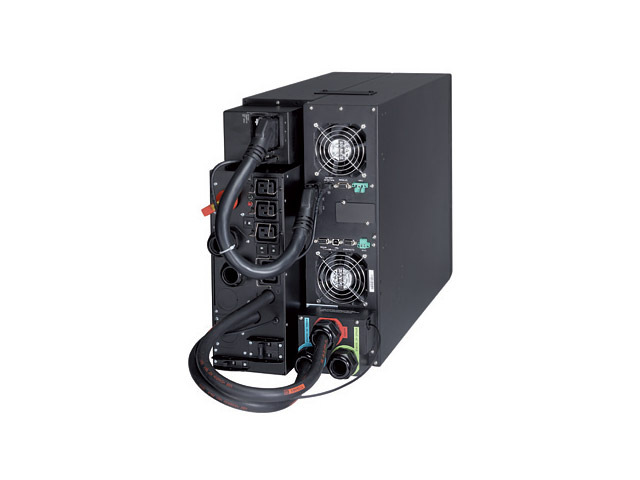

Выходы с заменяемым в горячем режиме ремонтным байпасом

Клеммная коробка, а также 3 разъема IEC C13 (10A) и 2 разъема IEC C19 (16A)

Клеммная коробка и 4 разъема IEC C19 (16A)

Батареи

Стандартное время обеспечения резервного питания на 50 и 70% номинальной нагрузки*

9PX

13/10 мин.

11/8 мин.

20/15 мин.

13/9 мин.

9PX + 1 внешний батарейный модуль EBM

60/40 мин.

48/34 мин.

48/32 мин.

32/21 мин.

9PX + 4 внешних батарейных модуля (EBM)

220/150 мин.

170/120 мин.

140/100 мин.

100/70 мин.

Управление батареями

Способ зарядки батареи с температурной компенсацией ABM (по выбору пользователя), автоматическая проверка батареи, защита от глубокой разрядки, автоматическое распознавание внешних батарейных модулей.

Связь

Порты связи


1 USB порт, 1 последовательный порт RS232 (USB и RS232 порты нельзя использовать одновременно), 4 «сухих контакта» (DB9), 1 клеммная мини-колодка для удаленного включения/выключения и аварийной остановки, 1 порт DB15 для параллельной работы нескольких ИБП.

Слот связи

1 слот для карты Network-MS (версии Netpack), ModBus-MS или Relay-MS.

Условия работы, стандарты и аттестация

Рабочая температура

0 -40°C в продолжительном режиме работы

Уровень шума

<45 дБ

<45 дБ

<48 дБ

<50 дБ

Безопасность

IEC/EN 62040-1, UL 1778, CSA 22.2

Электромагнитная совместимость, производительность

IEC/EN 62040 -2 , FCC Класс A, IEC/EN 62040-3 (Производительность)

Аттестация

CE, CB отчет (TUV), UL

Размеры: В x Ш x Г/Вес

ИБП

440 (19") x 130 (3U) x 685 мм/48 кг

440 (19") x 130 (3U) x 685 мм/48 кг

440 (19") x 260 (6U) x 700 мм/84 кг

440 (19") x 260 (6U) x 700 мм/86 кг

Внешний батарейный модуль

440 (19") x 130(3U)x 645 мм/68 кг

440 (19") x 130 (3U) x 645 мм/68 кг

440 (19") x 130 (3U) x 680 мм/65 кг

440 (19") x 130 (3U)x 680 мм/65 кг

Силовой модуль

440 (19") x 130 (3U) x 700 мм/19 кг

440 (19") x 130 (3U) x 700 мм/21 кг

Обслуживание и поддержка пользователя

Гарантия

2 года гарантии

* Срок службы показывается при коэффициенте мощности 0.7. Время резервного питания указано приблизительно и может отличаться в зависимости от оборудования, конфигурации, времени использования батареи, температуры и т.д.

ОПЦИИ

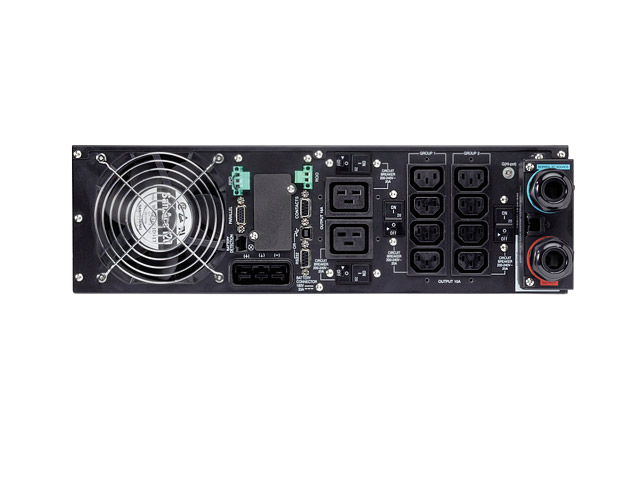

Eaton 9PX

Eaton 9 PX на 6кВА

Разъем для удаленного ВКЛ./ВЫКЛ. И разъем для удаленной аварийной остановки

Слот для плат Network-MS, ModBus-MS или Relay-MS

Порт для параллельной работы (DB15)

Разъем внешнего батарейного модуля (EBM) с автоматическим определением (RJ11)

8 разъемов IEC 10A (2 группы из 4 управляемых разъемов) с системой крепления кабеля

2 разъема IEC 16A с системой крепления кабеля

Порт DB 9 с выходными контактами

USB и последовательный порт

Входное/выходное соединение
