Шасси

2RU сервер

Процессоры

1 или 2 ЦП семейства Intel Xeon E5-2600 v3.

Для получения полного списка вариантов процессоров смотрите соответствующую техническую документацию:

с малым форм-фактором;

с большим форм-фактором.

Межсоединение

2 канала связи Intel Quick Path Interconnect (QPI) со скоростью 6.4, 8.0 и 9.6 ГТ/с.

Набор микросхем

Набор микросхем серии Intel C610

Память

24 слота DIMM для модулей памяти DDR4.

Поддержка модулей регистровой памяти DDR4 RDIMM и LRDIMM.

Усовершенствованный код с исправлением ошибок (ECC).

Режим независимого канала.

Режим зеркалированного канала.

Режим двухканального считывания.

Слоты PCIe

До 6 слотов PCIe третьего поколения.

Удлинитель системной шины 1 (PCIe слоты № 1, 2 и 3).

Вариант 1 (два слота):

в—¦ - слот 1 – полной высоты, 3/4 длины, x8, поддерживающий NCSI;

в—¦ - слот 2 – полной высоты, полной длины, x16, поддерживающий NCSI и графический процессор.

Вариант 2 (три слота):

в—¦ - слот 1 – полной высоты, 3/4 длины, x8;

в—¦ - слот 2 – полной высоты, полной длины, x8, поддерживающий NCSI;

в—¦ - слот 3 – полной высоты, полной длины, x8.

Вариант 3 (два слота):

в—¦ - слот 1 – полной высоты, 3/4 длины, x8, поддерживающий NCSI;

в—¦ - слот 2 – полной высоты, полной длины, x16, поддерживающий NCSI и графический процессор.

в—¦ Соединители для подключения до двух загрузочных дисководов SATA.

Удлинитель системной шины 2 (PCIe слоты № 4, 5 и 6).

Три слота:

в—¦ слот 4 – полной высоты, 3/4 длины, x8, поддерживающий NCSI;

в—¦ слот 5 – полной высоты, полной длины, x16, поддерживающий NCSI и графический процессор;

в—¦ слот 6 – полной высоты, полной длины, x8.

Примечание: NCSI одновременно поддерживается только в одном слоте на один удлинитель системной шины.

RAID-контроллер

Модульный контроллер Cisco 12 Гбит/с RAID (PCIe третьего поколения) обеспечивает защиту данных корпоративного класса на 24 дисководах SAS/SATA или твердотельных накопителях.

Встроенный программный RAID-массив (начальное решение RAID) поддерживает уровни RAID 0, 1, 5 и 10 на 8 дисководов SATA.

Адаптер главной шины Cisco 9300-8E 12 Гбит/с SAS обеспечивает возможность внешнего подключения SAS и поддерживает массивы JBOD/enclosures.

Дисководы

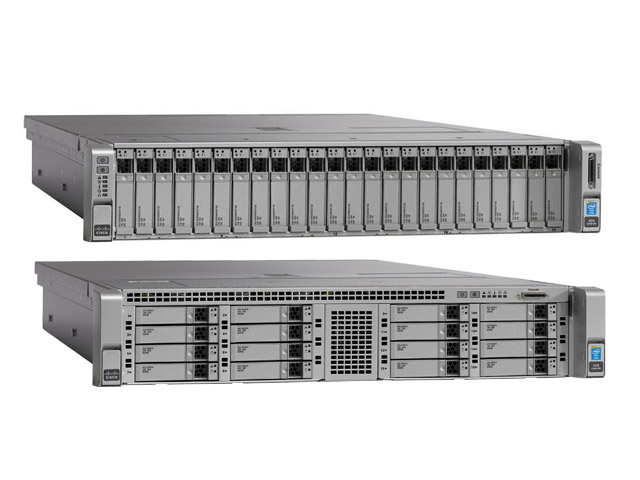

До 24 2,5-дюймовых жестких дисков/твердотельных накопителей или до 12 3,5-дюймовых жестких дисков SAS или SATA, доступных с лицевой стороны и поддерживающих «горячую» замену.

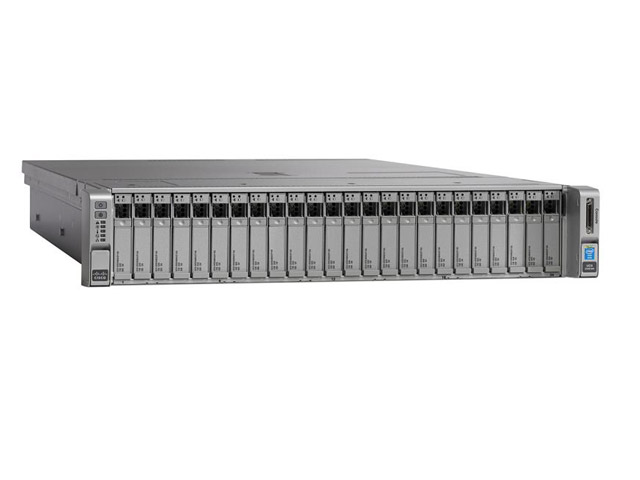

Варианты 2,5-дюймовых дисководов с малым форм-фактором:

24 жестких диска SAS/SATA или твердотельных накопителя с конфигурацией сервера с объединительной платой на 24 привода (с расширителем), а также два опциональных внутренних твердотельных накопителя SATA для загрузки ОС.

16 жестких дисков SAS/SATA или твердотельных накопителей с конфигурацией сервера с объединительной платой на 16 приводов (с расширителем).

8 жестких дисков SAS/SATA или твердотельных накопителей с конфигурацией сервера с объединительной платой на 8 приводов (без расширителя).

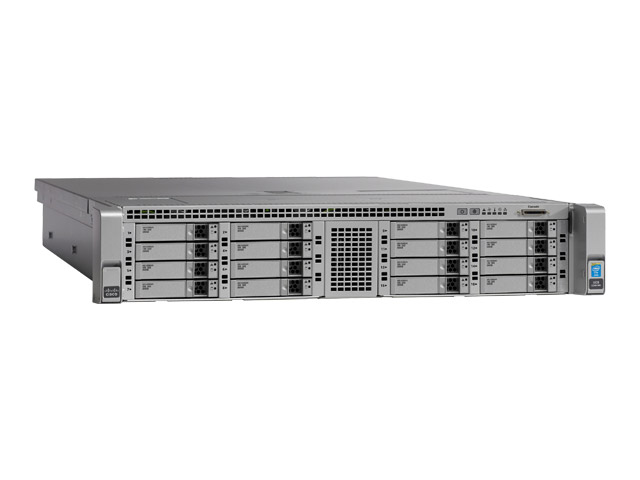

Варианты 3,5-дюймовых дисководов с большим форм-фактором: сервер поддерживает до 12 3,5-дюймовых жестких дисков SAS или SATA. В сервере используется объединительная плата на 12 приводов с расширителем SAS, а также два опциональных внутренних твердотельных накопителя SATA для загрузки ОС.

Встроенная плата NIC

Два порта 1 Гбит/с Intel i350 Ethernet

Модульный встроенный сетевой адаптер (mLOM)

Слот адаптера mLOM легко поддерживает адаптеры со скоростью 1,10 или 40 Гбит/с.

Блоки питания

Подключаемые в «горячем» режиме резервированные блоки питания мощностью 650, 930 Вт (постоянного тока), 1200 или 1400 Вт.

Cisco FlexFlash

Сервер поддерживает до двух внутренних SD-накопителя Cisco FlexFlash объемом 32 или 64 Гб, на которых можно устанавливать ОС или гипервизор. Вторую SD-карту можно использовать для зеркалирования первой.

SD-карты Cisco FlexFlash также поддерживают служебный режим с внеполосным обновлением служебных разделов.

Внутренний USB-накопитель

Сервер поддерживает один внутренний USB флеш-накопитель.

Встроенный контроллер управления Cisco IMC

Встроенный контроллер управления материнской платой (BMC).

Совместим с IPMI 2.0 для обеспечения управления и контроля.

Один интерфейс 10/100/1000 Ethernet для внеполосного управления,

Инструмент управления с интерфейсом командной строки и графическим веб-интерфейсом для обеспечения автоматизированного автономного управления.

KVM-переключатель.

Разъем на передней панели

1 разъем для KVM-переключателя (включает 2 USB-разъема, 1 порт видеоадаптера (VGA) и 1 последовательный порт)

Светодиодный индикатор состояний на передней панели

Индикатор, который позволяет администраторам следить за конкретными серверами в крупных средах дата-центров.

Дополнительные разъемы сзади

Дополнительные интерфейсные порты: VGA-порт видеоадаптера, 2 порта USB 3.0, последовательный порт RJ45, порт управления 1 Gigabit Ethernet и два порта 1 Gigabit Ethernet.

Варианты наборов реек

Набор шарикоподшипниковых реек Cisco с опциональным плечом для прокладки кабеля в двух направлениях.

Операционные системы

Microsoft Windows Server 2012 R2

Microsoft Windows Server 2012

Microsoft Windows Server 2008 R2

Red Hat Enterprise Linux

Novell SUSE Linux Enterprise Server

Oracle Linux (с ядром Unbreakable Enterprise Kernel (UEK))

Oracle Solaris

Ubuntu Server

CentOS

Виртуализация

VMware vSphere ESXi

Oracle Virtual Machine Server (UEK)

Citrix XenServer

Для получения информации о версиях и совместимости ознакомьтесь с матрицей совместимости аппаратного и программного обеспечения Cisco.
