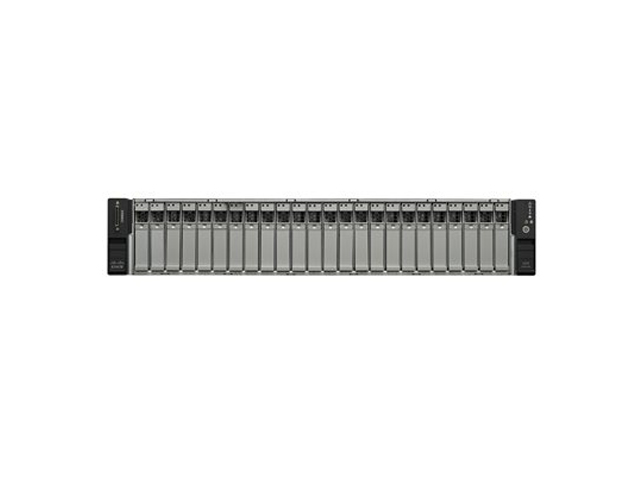

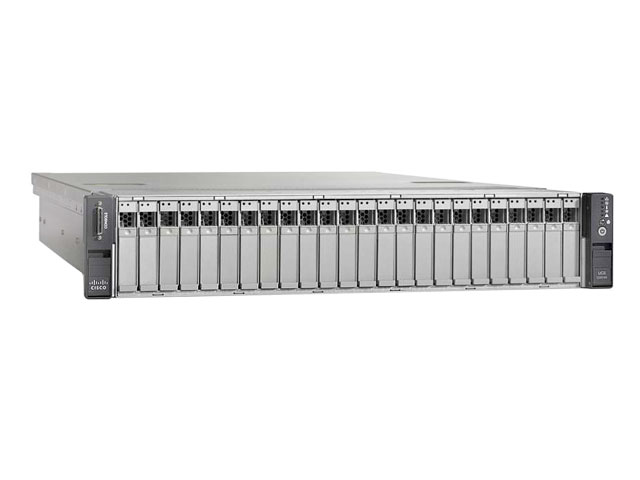

Сервер Cisco UCS C240 M3

ОПИСАНИЕ

Сервер Cisco UCS C240 M3 Rack Server спроектирован для обеспечения производительности и расширяемости в большом диапазоне интенсивных нагрузок инфраструктуры: от объемных данных до взаимодействия. Благодаря успеху стоечного сервера Cisco UCS C210, модель C240 M3 корпоративного класса в дальнейшем расширяет возможности предложения Cisco UCS с форм-фактором 2RU, и использует процессор семейства Intel Xeon processor E5-2600, который обеспечивает превосходное сочетание увеличения производительности, гибкости и эффективности.

Сервер UCS C240 M3 поддерживает до двух процессоров Intel Xeon processor E5-2600, 24 DIMM-слота, 24 дисковых привода, и четыре порта сетевых адаптеров 1 Gigabit Ethernet, обеспечивающих исключительные объем вутренней памяти и расширяемость хранлища, а также исключительную производительность.

Модель C240 M3 с Cisco UCS использует еще одно уникальное новшество Cisco: плату виртуального интерфейса UCS P81E Virtual Interface Card (VIC).

UCS P81E VIC – это виртуально-оптимизированная сетевая плата стандарта Fibre Channel over Ethernet (FCoE) PCI Express (PCIe) 2.0 x8 10-Гб/с, специально разработанная для использования с серверами серии UCS C-Series.

VIC – это двух-портовая 10 Gigabit Ethernet PCIe плата, которая поддерживает до 18 стандартных интерфейсов, могут быть динамически настроены так, что их тип интерфейса (NIC или HBA) и подлинность (MAC адрес и WWN-идентификатор) установлены своевременно. К тому же, Cisco UCS P81E поддерживает виртуализацию сетевого интерфейса и технологию Cisco Data Center Virtual Machine Fabric Extender (VM-FEX).

Применение C240M3.

Не все интенсивные рабочие нагрузки одинаковы, и дисковые конфигурации сервера C240 обеспечивают сбалансированную производительность и расширяемость для удовлетворения особенных требований рабочих нагрузок.

С возможностью подключения до 24 внутренних приводов, Cisco UCS C240 M3 дополнительно поддерживает приводы 10,000-RPM и 15,000-RPM SAS для обеспечения большого количества операций в секунду ввода/вывода для деловых рабочих нагрузок, таких как системы управления базами данных. К тому же, объемные приводы SATA создают экономичное решение с большим объемом. Высокоскоростные приводы SSD – третий вариант для рабочих нагрузок, которые требуют особенно быстрого доступа к меньшим объемам данных.

Выбор возможностей контроллера RAID позволяет увеличить производительность и надежность дисков.

Cisco C240 M3 увеличивает производительность и выбор заказчика для обеспечения большого количества интенсивных рабочих нагрузок:

  • Взаимодействие
  • Базы данных компаний малого и среднего бизнеса (SMB)
  • Большая инфраструктура данных
  • Виртуализация и консолидация
  • Серверы хранения
  • Высокопроизводительные устройства.

Эта модель является частью большого семейства стоечных серверов серии Cisco C-Series Rack Servers. Будучи разработанными для работы в отдельных средах и, как часть UCS, серверы C-серии используют технологию Cisco для того, чтобы клиенты смогли справляться с самыми требовательными рабочими нагрузками.

ХАРАКТЕРИСТИКИ

Элемент

Характеристика

Процессоры

• 1 или 2 процессора Intel Xeon processor E5-2600 product family

• Выбор между процессорами: Intel Xeon E5-2690, E5-2680, E5-2665, E5-2650, E5-2640, E5-2630, E5-2620, E5-2609, E5-2643, E5-2650L,or E5-2630L

Память

• 24 DIMM слота

• Поддержка DDR3 registered DIMMs

• Поддержка DDR3 low-voltage DIMMs

• Улучшенная прямая коррекция ошибок (ECC)

• Функция зеркального дублирования

PCIe слоты

• 5 PCIe generation-3 слоты:

• 2 PCIe Generation 3, x16 слота: один – полной высоты, один половинной длины и один 3/4 длины;

• 2 PCIe Generation 3, x8 слота: оба полной высота, один из них – половинной длины;

• 1 PCIe Generation 3, x8 слот: половинной высоты и половинной длины

RAID плата

• LSI MegaRAID SAS9266-8i с функцией резервного питания от батареи (RAID 0, 1, 5, 6, 10, 50, or 60)

• Мезонинная плата Cisco UCS RAID SAS 2008M-8i Mezzanine Card (RAID 0, 1, 5, 10, 50)

Жесткие диски

До 24 приводов переднего доступа, 2.5’’ SAS, SATA или SSD с поддержкой горячей замены

Варианты жестких дисков

• 300-GB SAS; 6G,10,000 RPM

• 300-GB SAS; 6G,15,000 RPM

• 500-GB SATA; 7200 RPM

• 600-GB SAS; 10,000 RPM

• 900-GB SAS; 6G,10,000 RPM

• 1-TB SATA; 7,200 RPM

• 100-GB SATA SSD (стандартной высоты 15 мм)

Флеш - память

Cisco Flexible Flash (FlexFlash) USB

SD карта на 16 Гб

Встроенныеконтроллеруправления

Cisco UCS Integrated Management Controller

• Integrated Emulex Pilot-3 Baseboard Management Controller (BMC)

• IPMI 2.0 совместимый, для управления и контроля

• Один 10/100BASE-T внеполосный интерфейс управления

• CLI и WebGUI инструмент управления для автоматизированного и автоматического управления

• KVM-переключатель

Коннектор передней панели

Один консольный коннектор KVM (поддерживает 2 гнезда USB, 1 VGA, и 1 последовательный коннектор)

Светодиод на передней панели

Индикатор для помощи в направлении администраторов к определенным серверам в больших средах дата-центра

Дополнительные задние гнезда

Дополнительные интерфейсы, включая видео-порт VGA, 2 порта USB 2.0, RJ45 порт, 1 выделенный Gigabit Ethernet порт управления, четырехпртовый адаптер Gigabit Ethernet и двойные 1 Gigabit Ethernet порты

Размеры (В x Шx Д)

2RU: 3.4 x 17.5 x 28.0 ‘’ (8.7 x 44.5 x 71.2 см)

Температура :Рабочая

32 - 104°F (0 - 40°C) (рабочая, на уровне моря, без отказа вентилятора, нет троттлинга (пропуска тактов) ЦП, турбо-режим)

Температура: Нерабочая

-40 - +158°F (-40 - +70°C)

Влажность: Рабочая

10 - 90%, без конденсации

Влажность: Нерабочая

5 - 93%, без конденсации

Высота над

уровнем моря: Рабочая

0 - 10000 ft (0 – 3000 м); температура окружающей среды уменьшается не больше, чем на 1°C каждые 300 метров

Высота над

уровнем моря: Нерабочая

40000 футов (12000 м)

ОПЦИИ

Особенность


Преимущества


Единая коммуникационная система 10Гб/с


• Низко-латентная, не имеющая потерь, сетевая плата 10-Gbps Ethernet корпоративного стандарта FCoE и Fibre Channel
• Модель развертывания, в которой изменение параметров ввода/вывода не предполагает установку плат и перепрокладку проводов к стойкам и коммутаторам
• Меньшее количество интерфейсных карт, проводов и верхних сетевых портов


Оптимизация виртуализации


• Технологии Cisco Data Center VM-FEX и Adapter-FEX виртуализация ввода/вывода, возможности процессоров семейства Intel Xeon processor E5-2600, расширяют сеть непосредственно к виртуальным машинам
• Последовательная и масштабируемая рабочая модель
• Увеличенная безопасность и эффективность с уменьшенной комплексностью


Единое управление (если встроено вCisco UCS )

• Полное решение, разработанное, как единое целое благодаря Cisco UCS Manager, увеличивая операционную эффективность и гибкость
• Сервисные профили и шаблоны, которые используют ролевое и управление на основе политик, обеспечивая более эффективное использование опытными серверными, сетевыми и администраторами хранения
• Автоматизированное обеспечение и увеличенная скорость бизнеса, которая позволяет менеджерам дата-центров обеспечивать приложения за минуты, вместо нескольких дней
• Возможность перемещения виртуальных машин и их возможностей и политик безопасности от рэка к рэку, или от рэк-сервера к блейд-серверу, или от блэйда к рэку.

Процессор семейства Intel Xeon processor E5-2600

• Автоматическая энергетическая эффективность снижает затраты на энергию, автоматически помещая процессор и память в самое нижнее состояние, сохраняя при этом требуемую производительность, а также гибкая технология виртуализации, которая оптимизирует производительность виртуальных сред, включая поддержку переноса процессора и прямого ввода/вывода
• Поддержка операций с плавающей точкой с производительностью до двух раз выше. Расширения Intel Advanced Vector Extensions (AVX) обеспечивает новые сценарии, которые могут увеличить производительность приложений, которые требуют вычислений с плавающей точкой или векторных вычислений
• Серверы Cisco C-Series вместе с инновацией Intel Xeon processor, предлагают новейшие процессоры с увеличенной тактовой частотой и улучшенными свойствами безопасности и доступности. Благодаря улучшенной производительности, которую обеспечивает процессор семейства Intel Xeon processor E5-2600, серверы серии Cisco UCS C-Series обеспечивают лучшее соотношение цена/производительность, делая, таким образом, серверы Cisco UCS одними из значимых в своей отрасли
• Улучшенные свойства надежности, включая функцию Machine Check Architecture Recovery, которая обеспечивает автоматический мониторинг, отчетность и восстановления после аппаратных ошибок для обеспечения целостности данных и поддержания особо важных сервисов в постоянной работе
• Усиленная защита для виртуальных и облачных сред: используйте надежные накопители виртуальных ресурсов с технологией Intel® Trusted Execution Technology (Intel®TXT). Эта технология обеспечивает, чтобы физические серверы и гипервизоры загружались только в криптографически проверенном заведомо исправном состоянии. Это более надежно защищает ваш бизнес, обеспечивая защиту платформы вовремя и перед запуском вредоносного ПО

High-capacity, flexible internal storage

• До 24 приводов 2.5’’ SFF SAS, SATA или SSD, с горячей заменой и передним доступом для локального хранения, обеспечивают возможности запаса и легкости в обслуживании
• Сбалансированная производительность и емкость для удовлетворения самых требовательных нужд клиента:
• SATA SSDs
• 15,000-RPM SAS приводы для высокой производительности
• 10,000 RPM SAS приводы с высокой производительностью и ценности
• 7200-RPM SATA приводы для большой емкости и ценности

Поддержка RAID 0, 1, 5, 6, 10, 50, 60

Выбор между RAID контроллерами поддерживает защиту данных: до 24 приводов SAS, SATA или SSD в PCIe и мезонинной плате

Встроенныйконтроллер
Cisco UCS C-Series Integrated Management Controller (CIMC)

• Веб-интерфейс для управления сервером; KVM-переключатель; виртуальная среда и администрирование
• Поддержка виртуальной среды для удаленных CD и DVD приводов (локально)
• Поддержка Intelligent Platform Management Interface (IPMI) 2.0 для внеполосного управления с помощью систем управления сторонних разработчиков
• Интерфейс командной строки (CLI) для управления сервером

Поддержка быстрой памяти

24 DIMM слота, которые поддерживают подключение модулей DDR3 c частотой 1600 МГц для обеспечения оптимальной производительности

Резервные вентиляторы и источники питания

• Двойные резервные вентиляторы и источники питания для надежности корпоративного класса и обеспечения периода работоспособности
• Эффективность мощности благодаря использованию общих источников питания Cisco Common Form-Factor Platinum Power Supplies (650 Вт)

5 PCIe 3.0 слотов

• Гибкость, увеличенная производительность и совместимость с отраслевыми стандартами
• Слоты PCIe 3.0, которые должны существенно увеличить пропускную способность по сравнению с предыдущим поколением, и обеспечивают большую гибкость, обеспечивая совместимость с PCIe 2.0
• 2 PCIe generation 3 x16 слотов: оба полной высоты, один половинной длины, а один на 3/4 длины
• 3 PCIe generation 3 x8 слотов: 2 полной высоты и половинной длины, а один половинной высоты и половинной длины

Встроенная
четырехпортовая сетевая платаGigabit Ethernet

• Превосходная производительность ввода/вывода сети и повышение эффективность и гибкость сети
• Увеличенная доступность сети при настройке на преодоление отказа

Trusted Platform Module (TPM)

• TPM – это чип (микроконтроллер), который надежно сохраняет данные, использумые для аутентификации в платформу (сервер). Эти данные могут быть паролями, сертификатами или шифрующими ключами
• TPM может также быть использован для хранения измерений платформы, которые позволяют надежность платформы, а также обеспечивая аутентификация и авторизацию

Доступ, не требующий применения инструментов

• Улучшенное удобство в эксплуатации благодаря доступу без инструментов ко всем рабочим элементам, и цветные индикаторы для помощи пользователям к доступу к съемным и обслуживаемым элементам


Cisco Flexible Flash (FlexFlash) память


• В сервере есть 1 внутренний привод Cisco FlexFlash drive (для карт SD)
• Карта SD предварительно загружена 4 виртуальными приводами, на которых содержатся: Cisco Server Configuration Utility, the Cisco Host Upgrade Utility, набор драйверов для серверов Cisco C-Series, и пустой виртуальный привод, на который вы можете установить ОС или гипервизор
