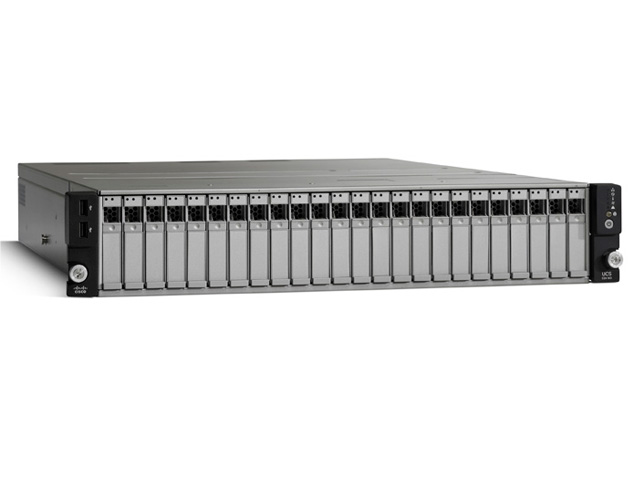

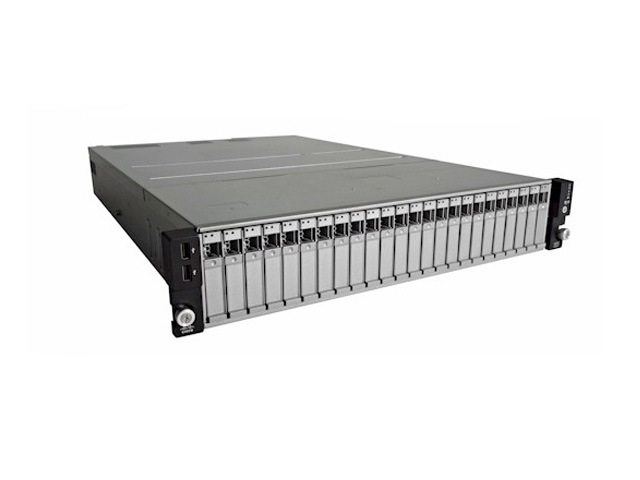

Сервер Cisco UCS C24 M3

ОПИСАНИЕ

Обзор стоечного сервера Cisco UCS C24 M3.

Унифицированная вычислительная система Cisco UCS, которая может использоваться независимо от форм-фактора, включает в себя стоечные серверы серии C, блейд-серверы Cisco UCS серии B с сетевым доступом и обращением к памяти в единой системе, а также позволяет упростить управление и обеспечивает более высокую экономическую эффективность и быстроту работы благодаря повышенной видимости и контролю.

Последним обновлением в линейке продуктов Cisco UCS является новый стоечный сервер Cisco UCS C24 M3.

Этот новейший сервер позволяет повысить вычислительную плотность благодаря большему количеству ядер и кэшу, а также большому объему памяти, дисководам и быстрым возможностям ввода/вывода.

Все эти серверные улучшения и дополнительные системные улучшения Cisco UCS предоставляют наилучшее сочетание функциональных возможностей и эффективности затрат для поддержки разнообразных ИТ-нужд.

Стоечный сервер Cisco UCS C24 M3 разработан для предоставления первоклассной экономичности и внутренней расширяемости устройства.

Стоечный сервер Cisco C24 M3 нацелен на виртуализацию начального уровня, работу с ИТ и вэб-инфраструктурой, для поддержки рабочих нагрузок инфраструктуры, требующих больших объемов памяти, а также больших объемов данных, малых и больших баз данных, файловых и серверов хранения данных.

Разработанный на базе успешных стоечных серверов Cisco UCS серии C, сервер Cisco UCS C24 M3 вместе с платой виртуального интерфейса Cisco UCS VIC 1225 расширяет возможности линейки продуктов Cisco UCS в устройстве с форм-фактором 2U (2 стоечных юнита) на базе процессоров семейства Intel Xeon E5-2400, которые предоставляют оптимальное сочетание увеличенной производительности, гибкости и эффективности работы.

Кроме того, Cisco UCS C24 M3 поддерживает до 12 слотов, до 12, 16 или 24 дисководов, 5 слотов PCI express (PCIe) и до двух встроенных плат 1 Gigabit Ethernet, предоставляет исключительный объем внутреннего хранилища и характеризуется привлекательным соотношением цены и производительности.

Сервер Cisco UCS C24 M3 взаимодействует с системой Cisco UCS через уникальную инновационную плату виртуального интерфейса Cisco UCS VIC 1225.

Cisco UCS VIC 1225 – оптимизированный для виртуализации адаптер PCIe 2.0 x8 10 Гбит/с стандарта FCoE, разработанный для использования со стоечными серверами Cisco UCS серии C.

Плата виртуального интерфейса VIC 1225 – двухпортовый адаптер 10GbE PCIe, поддерживающий до 18 PCIe стандартных виртуальных интерфейсов, которые можно динамично настроить так, чтобы их интерфейс (плата сетевого интерфейса или адаптер главной шины) и подлинность (MAC-адрес и имя во всемирной сети) устанавливались своевременно. Кроме того, плата Cisco UCS VIC 1225 поддерживает виртуализацию сетевого интерфейса и технологию расширения матрицы коммутации Cisco Data Center Virtual Machine Fabric Extender (VM-FEX).

Применение сервера Cisco UCS C24 M3.

Существуют различные рабочие нагрузки, требующие больших объемов хранения. Именно поэтому дисковые конфигурации сервера Cisco UCS C24 M3 подобраны таким образом, чтобы предоставлять сбалансированную производительность и расширяемость для наилучшего соответствия требованиям конкретных рабочих нагрузок.

Благодаря поддержке до 12, 16 и 24 внутренних приводов, сервер Cisco UCS C24 M3 позволяет опционально использовать приводы SAS (со скоростью вращения 10000 и 15000 об/мин), которые поддерживают большое количество операций ввода/вывода в секунду для транзакционных рабочих нагрузок, таких как системы управления базами данных.

Более того, дисководы SATA большой емкости являются довольно экономичным решением.

ХАРАКТЕРИСТИКИ

Компонент

Характеристика

Процессоры

1 или 2 ЦП семейства Intel Xeon E5-2400.

Для получения полного перечня процессоров, пожалуйста, ознакомьтесь с соответствующим листом спецификаций.

Память

  • 12 DIMM слотов.
  • Поддержка зарегистрированных модулей памяти DDR3 DIMM.
  • Поддержка низковольтных модулей памяти DDR3 DIMM.
  • Усовершенствованный код с исправлением ошибок (ECC).
  • Функция зеркалирования памяти.

Слоты PCIe

Удлинитель системной шины 1:

  • Один слот x16 PCIe Gen 3, один расширенный соединитель x16 (Cisco CNIC), половинной длины, полноразмерный, с поддержкой NCSI1 и Cisco CNIC2.
  • Виртуальная интерфейсная плата Cisco 1225 требует слот NCSI.
  • Один слот x4 PCIe Gen 3 (третьего поколения), соединитель x8, половинной длины, полноразмерный, без поддержки NCSI.

Удлинитель системной шины 2:

  • Один слот x8 PCIe Gen 3 (третьего поколения), соединитель x16, половинной длины, половинной высоты.
  • Один слот x8 PCIe Gen 3 (третьего поколения), соединитель x8, половинной длины, половинной высоты.
  • Один слот x8 PCIe Gen 3 (третьего поколения), соединитель x8, половинной длины, половинной высоты.

RAID

Для получения полного перечня RAID-массивов, пожалуйста, ознакомьтесь с соответствующим листом спецификаций или листом спецификаций приводов LFF.

Приводы жесткого диска

  • До 16 или 24 2.5-дюймовых жестких дисков SAS or SATA, с малым форм-фактором (SFF), с передним доступом, поддерживающих «горячую» замену.
  • До 12 дисководов SAS или SATA 3.5 дюйма с крупным форм-фактором (LFF) с передним доступом, поддерживающих «горячую» замену.

Опции жесткого диска

Варианты 2.5-дюймовых (SFF) приводов:

Для получения полного перечня вариантов приводов, пожалуйста, ознакомьтесь с соответствующим листом спецификаций.

Варианты 3.5-дюймовых (LFF) приводов:

Для получения полного перечня вариантов приводов, пожалуйста, ознакомьтесь с соответствующим листом спецификаций.

Встроенный контроллер управления

Cisco UCS

  • Встроенный контроллер управления материнской платой (BMC) Emulex Pilot-3.
  • Совместим с IPMI 2.0 для обеспечения управления и контроля.
  • Один интерфейс 10/100/1000 Ethernet для внеполосного управления, встроенная плата 1 Gigabit Ethernet или плата виртуального интерфейса Cisco 1225 VIC.
  • Инструмент управления с интерфейсом командной строки и графическим вэб-интерфейсом для обеспечения автономного управления.
  • KVM-консоль, vMedia.

Разъемы на передней панели

Два порта USB 2.0

Светодиодный индикатор состояний на передней панели

Индикатор, который позволяет администраторам следить за конкретными серверами в крупных средах дата-центров; контроллер на передней панели имеет индикацию состояния (светодиоды) и кнопки управления:

  • Asset-тег.
  • Кнопка включения питания/состояние питания.
  • Обнаружение.
  • Системное состояние.
  • Состояние вентилятора.
  • Уровень температуры.
  • Состояние электропитания.
  • Активность сети.

Дополнительные разъемы сзади

VGA-порт видеоадаптера (DB - 15), 4 порта USB 2.0, 1 выделенный порт управления 1 Gigabit Ethernet, два порта Gigabit Ethernet, последовательный порт (DB-9).

Размеры
(В x Ш x Г)

2RU: 3.45 x 16.93 x 26.0 дюймов (8.76 x 43.0 x 66.05 см)

Температура: рабочая

От 41 до 104°F (от 5 до 40°C) (снижение максимального значения температуры на 1°C каждые 305 м над уровнем моря).

Температура: при хранении

От -40 до 149°F (от -40 до 65°C)

Влажность: рабочая

10-90%, без конденсации

Влажность: при хранении

5-93%, без конденсации

Высота установки: рабочая

До 10000 футов (3000 м); максимальная температура окружающей среды снижается на 1°C каждые 300 м

Высота установки: при хранении

До 40000 футов (12000 м)



ОПЦИИ

Сервер Cisco UCS C24 M3 способствует выбору заказчиком именно этого сервера за счет повышения производительности работы для различных приложений и применений, требующих больших объемов хранения, таких как:

  • ИТ и вэб-инфраструктура;
  • большие объемы данных;
  • консолидация;
  • сервер хранения данных;
  • начальная виртуализация;
  • малые и средние базы данных;
  • файловый сервер;
  • инфраструктура, требовательная к объему хранения
