ОКАТ...-...Д Cамонесущий подвесной оптический кабель на основе модульной конструкции с защитной оболочкой из трекингостойкого материала

ОПИСАНИЕ

Оптические кабели марки ОКАТ-Д применяются в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески между зданиями и сооружениями, на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрифицированных железных дорог в точках с максимальной величиной потенциала электрического поля до 25 кВ, для прокладки в грунт в трубах (включая метод пневмопрокладки), в блоках, в кабельных лотках,  в кабельной канализации, тоннелях, коллекторах, по мостам и эстакадам, внутри зданий и сооружений.

Линейка оптических кабелей связи  типа ОКАТ-Д изготавливается по ТУ BY 811000331.001-2005.

Возможно изготовление вариантов конструкций с дополнительными свойствами:
Трекингостойкое исполнение – ОКАТ-Д до 25 кВ.

ХАРАКТЕРИСТИКИ

Производитель: Союз-Кабель

Параметр ОКАТ…-...Д

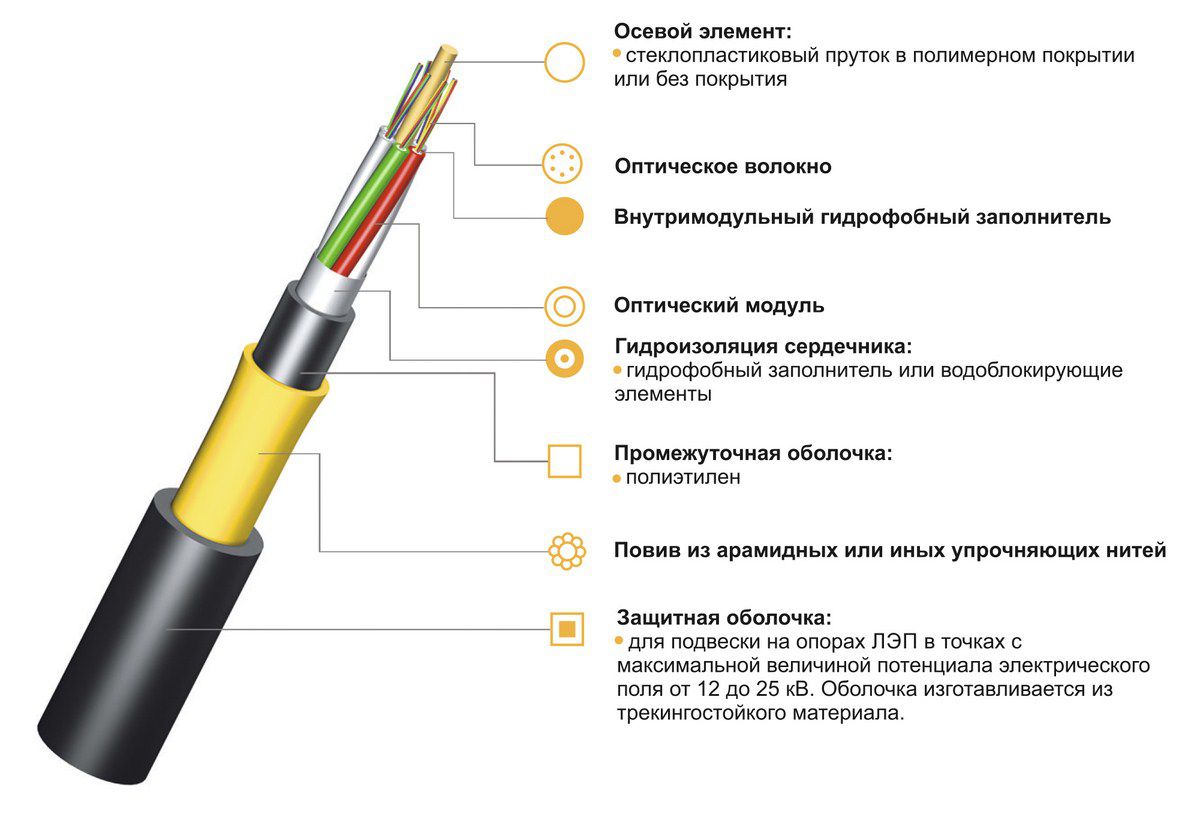

Конструкция сердечника кабеля повив оптических модулей
Количество оптических волокон в кабеле до 288
Количество элементов повива сердечника 4-24
Номинальный наружный диаметр кабеля от, мм 11,1
Масса кабеля от, кг/км 97
Длительно допустимая растягивающая нагрузка, кН не менее 3,0
Допустимая раздавливающая нагрузка, не менее, кН/см 0,3
Допустимое ударное воздействие, не менее, Дж 5
Минимальный радиус изгиба 20 Ø кабеля
Рабочий диапазон температур, °С от -60 до + 70
Температура прокладки и монтажа, не ниже, °С -30

ОПЦИИ

ОКАТ-6Д-А36-27.0

ОК – оптический кабель марки «Союз-Кабель»
А – повив из арамидных упрочняющих нитей
Т – защитная оболочка из трекингостойкого материала

6 – количество элементов повива сердечника
Д – тип сердечника (повив модулей, стеклопластиковый пруток)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
36 – количество оптических волокон в кабеле
27.0 – максимально допустимое растягивающее усилие кабеля, в кН
