ОК…-...Д Оптический кабель для прокладки в пластмассовый трубопровод на основе модульной конструкции

ОПИСАНИЕ

Оптические кабели марки ОК-Д применяются в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для прокладки в кабельной канализации, на мостах и эстакадах, в защитных пластмассовых трубах (в том числе методом пневмопрокладки), а также, в туннелях, коллекторах, внутри зданий и сооружений.

Линейка оптических кабелей связи  типа ИК-М изготавливается по ТУ BY 811000331.001-2005

Возможно изготовление вариантов конструкций с дополнительными свойствами:

  • Для прокладки в коллекторах, туннелях, внутри зданий  оболочка изготавливается из композиции, не распространяющей горение — ОКН-Д, ОКГ-Д.
  • Повышенная влагозащищенность (с алюмополиэтиленовой оболочкой) — ОКЗ–Д… .

ХАРАКТЕРИСТИКИ

Производитель: Союз-Кабель

Ознакомьтесь с основными техническими характеристиками и конструкциями наиболее востребованных марок кабеля типа ОК-Д.

Параметр ОК…-...Д

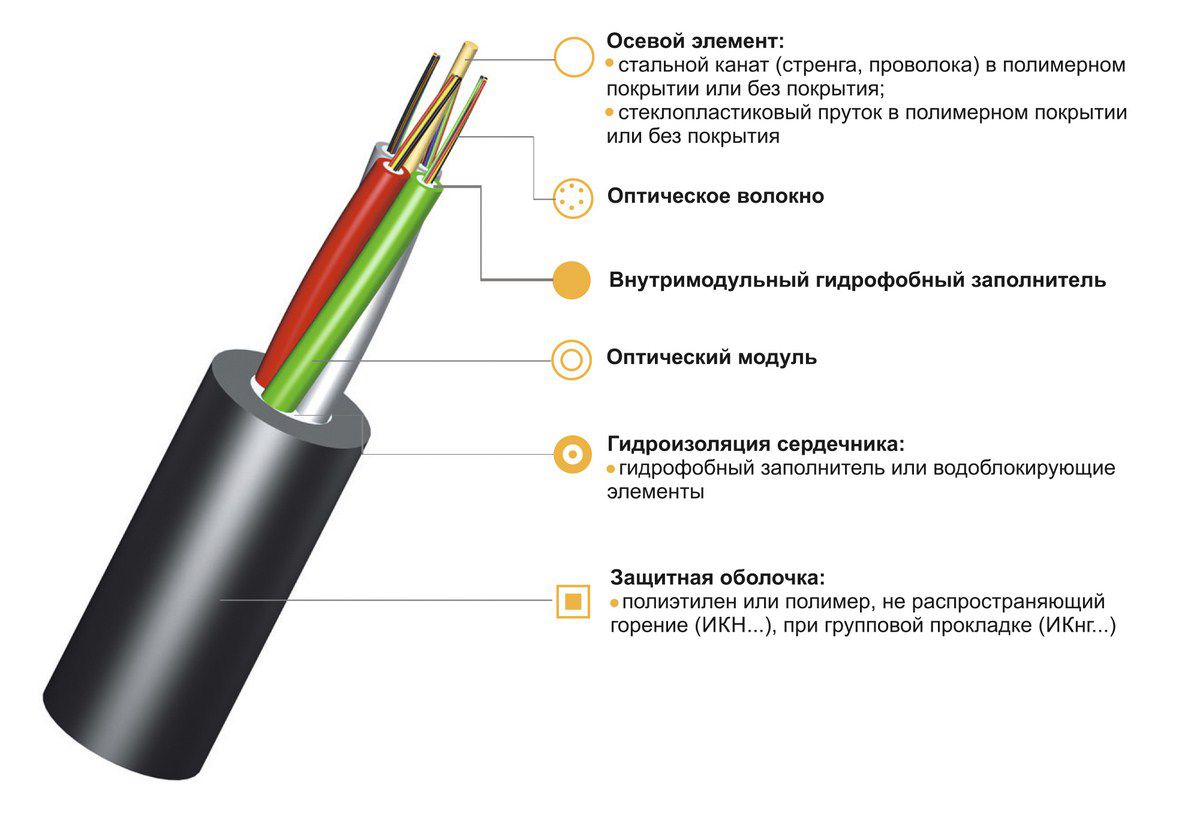

Конструкция сердечника кабеля Повив оптических модулей
Количество оптических волокон в кабеле до 288
Количество элементов повива сердечника 4-24
Номинальный наружный диаметр, не менее, мм 6,0
Масса кабеля от, кг/км 31
Длительно допустимая растягивающая нагрузка, кН Не менее 1,5
Допустимая раздавливающая нагрузка, не менее, кН/см 0,3
Допустимое ударное воздействие, не менее, Дж 5
Минимальный радиус изгиба 20 Ø кабеля
Рабочий диапазон температур, °С

от -40 до +501)

от -50 до +502)

Температура прокладки и монтажа, не ниже, °С -10

ОПЦИИ

ОК-6Д-А24-1.7

ОК – оптический кабель марки «Союз-Кабель»

6 – количество элементов повива сердечника
Д – тип сердечника (повив модулей, стеклопластиковый пруток)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
24 – количество оптических волокон в кабеле

1.7 – максимально допустимое растягивающее усилие кабеля, в кН
