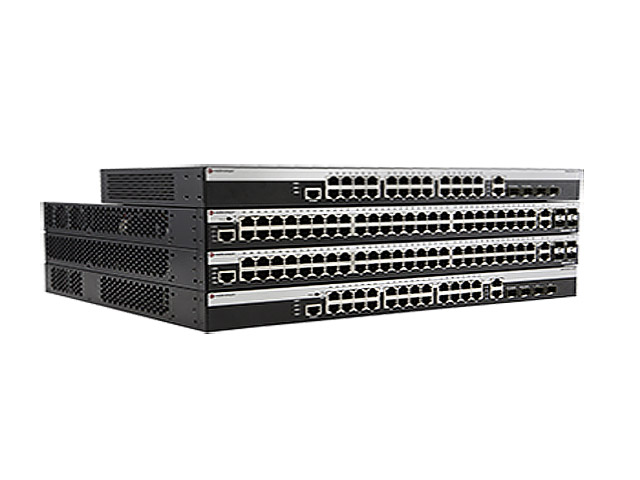

Высокопроизводительный коммутатор Extreme Networks 800-Series

ОПИСАНИЕ

Семейство высоконадежных граничных коммутаторов Fast Ethernet и Gigabit Ethernet обеспечивает высокую гибкость при максимальной скорости канала

Серия коммутаторов Extreme Networks 800-series – семейство высоконадежных граничных коммутаторов Fast Ethernet и Gigabit Ethernet, которое обеспечивает высокую масштабируемость и гибкость при максимальной скорости канала и позволяет соответствовать требованиям современных бизнес-приложений к пропускной способности и задержке. 800 серия состоит из 10 моделей (четыре - 10/100 и шесть - 10/100/1000), и поэтому это затратоэффективное и гибкое решение может подходить под любые требования граничной области сети.

Адаптация, универсальность и управляемость: все в одном семействе затратоэффективных автономных коммутаторов.

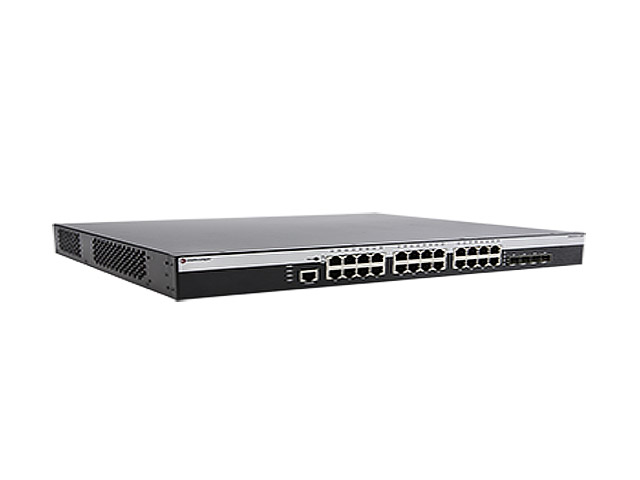

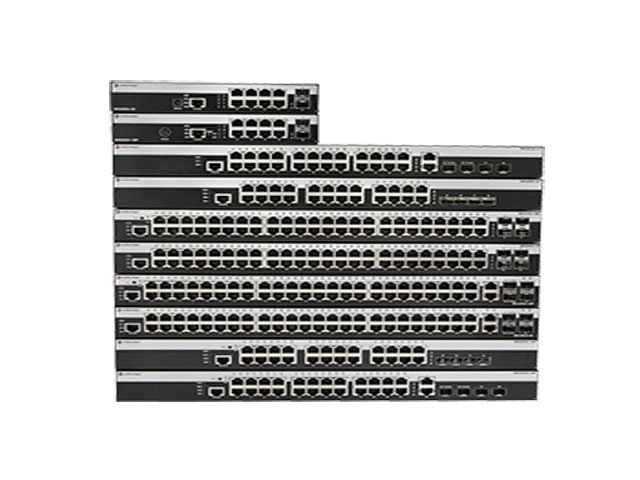

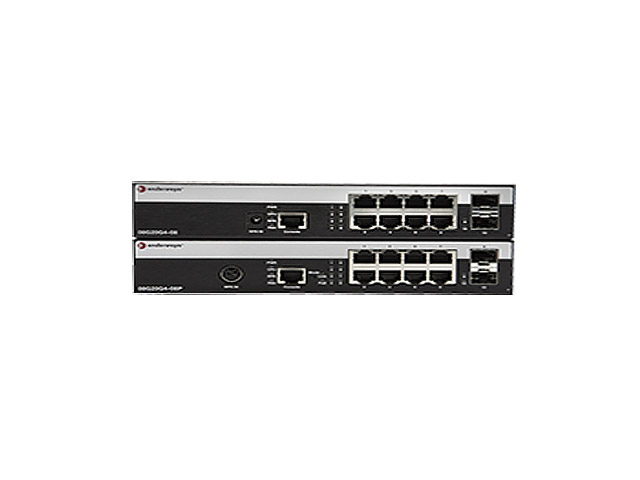

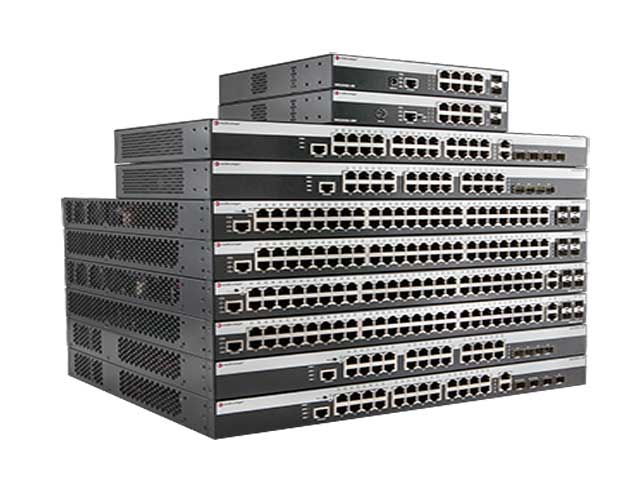

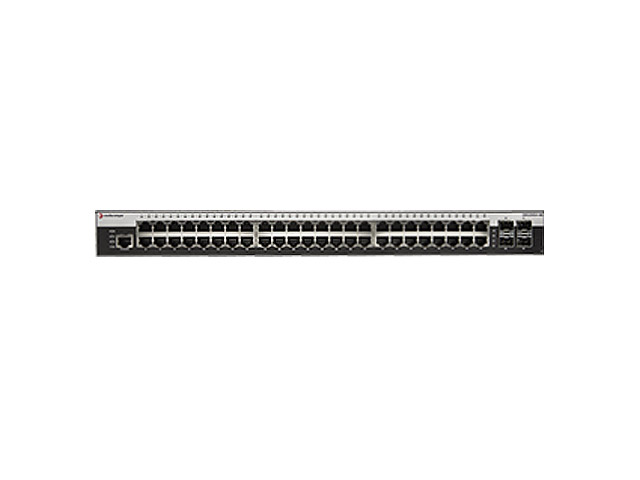

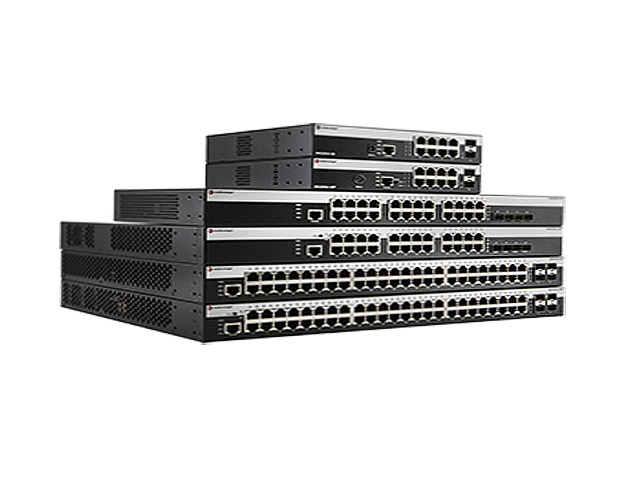

Семейство автономных коммутаторов 800-series включает 10 моделей, что обеспечивает их высочайшую универсальность. Это затратоэффективное решение позволяет соединять вместе до восьми коммутаторов, а полученным виртуальным коммутатором можно управлять через один IP-адрес. Ниже представлены другие функциональные особенности.

Функциональные особенности коммутаторов 800 серии

Размер таблицы MAC-адресов

·         16,000 MAC-адресов.

·         Виртуальные локальные сети (VLAN).

·         4094 имен виртуальных локальных сетей.

·         До 4094 статических виртуальных локальных сетей.

·         До 255 динамических виртуальных локальных сетей.

Сервисы коммутации

·         IEEE 802.1AB – LLDP ANSI/TIA-1057 – LLDP-MED

·         Только инвентаризация и функциональные возможности.

·         IEEE 802.1D – мосты MAC.

·         IEEE 802.1s – Множественные связующие деревья, IEEE 802.1t – 802.1D Обслуживание, IEEE 802.1w – Высокоскоростное связующее дерево.

·         Дерево IEEE 802.3 – Ethernet

·         IEEE 802.3ab – GE через кабель типа «витая пара».

·         IEEE 802.3ad – Агрегирование каналов.

·         8 портов на группу.

·         8-портовые модели: 5 групп.

·         24-портовые модели: 14 групп.

·         48-портовые модели: 26 групп.

·         IEEE 802.3af – PoE.

·         IEEE 802.3at PoE высокой мощности - до 30 Вт на порт.

·         IEEE 802.3az Энергоэффективный Ethernet

·         Только модели 08G.

·         IEEE 802.3i – 10Base-T

·         IEEE 802.3u – 100Base-T, 100Base-FX

·         IEEE 802.3z – GE через волоконный кабель.

·         Поддержка полнодуплексного/полудуплексного автоматического обнаружения всех портов (Auto-MDIX).

·         ERPS—Защитное переключение для кольца сети Ethernet.

·         Многоадресное управление второго уровня (L2).

·         Слежение IGMP v1/v2/v3.

·         Слежение MLD.

·         Поддержка Jumbo-пакетов (12288 байт). Защита циклов.

·         Зеркалирование портов по принципу «один-к-одному» и «несколько-к-одному».

·         Описание порта.

·         Корневой защитник.

·         Сквозной режим STP.

Поддержка виртуальных локальных сетей

·         Базовый протокол регистрации атрибутов (GARP). Базовый протокол регистрации виртуальных локальных сетей (GVRP) IEEE.

·         802.1p – Классификация трафика.

·         IEEE 802.1q – Тегирование/транкирование VLAN.

·         IEEE 802.1 Q-in-Q

·         VLAN на базе порта. VLAN на базе MAC-адреса. VLAN на базе протоколов. Частная VLAN.

·         Транкирование VLAN.

·         VLAN Q-in-Q на базе тегов.

·         Качество предоставления услуг.

·         8 очередей приоритетов на порт.

·         Управление потоками информации 802.3x.

·         Класс услуг (CoS).

·         Ограничение скорости передачи/регулировка пропускной способности.

·         Классификация второго/третьего/четвертого уровня.

·         Многоуровневая обработка пакетов с помощью управления смешанными очередями списков контроля доступа (ACL) – Жесткий и циклический взвешенный алгоритм.

·         Исходный/целевой MAC-адрес в списках контроля доступа.

·         Исходный/целевой IP-адрес в списках контроля доступа.

·         Номер порта TCP/UDP в списках контроля доступа.

Безопасность

·         Защита от обмана ARP. Защита от обмана DHCP. Сквозной EAP.

·         Защита источника IP.

·         Аутентификация порта IEEE 802.1X.

·         Аутентификация порта на базе MAC-адреса.

·         Опциональная локальная база данных для аутентификации.

·         Ведение учета RADIUS для сетевого доступа.

·         Принцип работы с RFC 3580 RADIUS—механизм авторизации на базе протокола Filter-ID Secured Shell (SSHv2).

·         Функция доверяемого хоста протокола безопасных соединений (SSL).

·         Предотвращение DoS-атак (атак типа «отказ в обслуживании»).

·         Предотвращение атак с помощью блока протокольных данных моста (BPDU).

·         Многопользовательская аутентификация на порт.

·         Аутентификация порта на базе веб.

Маршрутизация

Статические маршруты IPv4.

Маршрутизация по умолчанию IPv6.

Поддержка административных баз данных (MIB)

·         ANSI/TIA-1057 – LLDP-MED MIB IEEE 802.1AB – LLDP MIB.

·         IEEE 802.1X MIB – Доступ через порт.

·         IEEE 802.3ad MIB – LAG MIB RFC 1213 – MIB/MIB II.

·         RFC 1493, RFC 4188 – BRIDGE-MIB RFC 1643 –MIB типа Ethernet.

·         RFC 2571-2576 – Основная MIB SNMP.

·         RFC 2618 – База данных клиента аутентификации RADIUS MIB RFC 2620 – База данных клиента учета RADIUS MIB.

·         RFC 2674, RFC 4363 – 802.1p MIB.

·         RFC 2674 – QBRIDGE-MIB VLAN Bridge MIB.

·         RFC 2737 – Объектная MIB (только физический уровень) RFC 2819 – RMON-MIB.

·         RFC 2863 – IfMIB.

·         RFC 2925 – База данных проверок и трассировки MIB.

·         RFC 3413 – База данных приложений SNMP v3 MIB RFC 3414 – База данных модуля обеспечения защиты на уровне пользователей (USM) SNMP v3 MIB.

·         RFC 3415 – Модель контроля доступа на базе просмотров для протокола SNMP.

·         RFC 3584 – База данных сообщества SNMP MIB.

·         RFC 3636 MAU MIB – Превосходит RFC 2668.

·         RFC 4022 – MIB для TCP.

·         RFC 4113 – MIB для UDP.

Управление и другие документы RFC (запросы на комментарии и предложения)

·         Интерфейс командной строки (CLI) с четырьмя уровнями доступа.

·         Выгрузка/загрузка конфигурации.

·         Загрузка микропрограммного обеспечения.

·         Поддержка двойного управления IPv4/IPv6. Редактируемый текстовый файл конфигурации. TFTP клиент.

·         Регистрация команд.

·         Устранение сбоев при соединении (CFM).

·         Многоконфигурационная система поддержки файлов и светодиоды со статусом портов. NMS-консоль.

·         Менеджер инвентаризации NMS.

·         Диагностика кабелей.

·         Трассировка.

·         Балансировка сетевой нагрузки.

·         Поддержка OAM (эксплуатация, администрирование и техническое обслуживание).

·         Модуль удаленного мониторинга RMON (статистика, история, сигналы тревоги, события).

·         RSPAN – Удаленное зеркалирование портов.

·         Простой протокол сетевого управления (SNMP).

·         Протокол (SNMP) v1/v2c/v3.

·         Протокол SSHv2.

·         Аутентификация TACACS+.

·         Управление на базе веб SYSLOG – поддержка до четырех серверов.

·         Управление аутентификацией, авторизацией и учетом.

·         RFC 768 – UDP RFC 783 – TFTP RFC 791 – IP

·         RFC 792 – ICMP

·         RFC 793 – TCP

·         RFC 826 – ARP и ARP с переадресацией.

·         RFC 854 – Telnet

·         RFC 951, RFC 1542 – DHCP/BOOTP реле.

·         RFC 1157 – SNMP

·         RFC 1901 –SNMPv2 на базе сообществ.

·         RFC 1981 – Блок MTU для тракта для IPv6.

·         RFC 2030 – Простой сетевой протокол синхронизации времени (SNTP).

·         RFC 2131, RFC 3046 – DHCP Клиент/реле.

·         RFC 2465 – IPv6 MIB

·         RFC 2933 – IGMP MIB RFC 3176 – sFlow

·         RFC 3413 – База данных приложений SNMP MIB RFC 3414 – База данных модуля обеспечения защиты на уровне пользователей SNMP (USM) MIB.

·         RFC 3415 – Модель контроля доступа на базе просмотров для протокола SNMP.

Преимущества

Ориентация на бизнес

Затратоэффективность и надежность граничной связи.

Эффективность работы

·         Возможности объединенного управления.

·         Управление с помощью полнофункционального интерфейса командной строки, веб-управление, TACACS+ или NetSight обеспечивает простоту управления, снижая тем самым совокупную стоимость владения.

·         Доступ к сети защищен с помощью методов аутентификации 802.1x, с помощью MAC-адреса или на базе веб.

Поддержка и услуги

·         Передовая в отрасли степень удовлетворенности требований клиентов и высокая скорость разрешения проблем при первом вызове.

·         Гарантия, предоставляемая на весь срок службы.



ХАРАКТЕРИСТИКИ

Performance



08H20G4-24

08H20G4-24P

08H20G4-48

08H20G4-48P

08G20G2-08

Switching Fabric Bandwidth

9.5Mpps

9.5Mpps

13.1Mpps

13.1Mpps

14.9Mpps

Switching Capacity

12.8Gbps

12.8Gbps

17.6Gbps

20Gbps

MAC Address Table

16K

16K

16K

16K

16K

VLANs Supported

255

255

255

255

255

Performance (cont.)



08G20G2-08P

08G20G4-24

08G20G4-24P

08G20G4-48

08G20G4-48P

Switching Fabric Bandwidth

14.9Mpps

41.7Mpps

41.7Mpps

77.4Mpps

77.4Mpps

Switching Capacity

20Gbps

56Gbps

56Gbps

104Gbps

104Gbps

MAC Address Table

16K

16K

16K

16K

16K

VLANs Supported

255

255

255

255

255

PoE Specifications



08H20G4-24

08H20G4-24P

08H20G4-48

08H20G4-48P

08G20G2-08

802.3af Interoperable

N/A

Yes

N/A

Yes

N/A

802.3at Interoperable

N/A

Yes

N/A

Yes

N/A

System Power

N/A

375 watts per switch – up to 30 watts per port
Per-port switch power monitor:
• Enable/disable
• Priority safety
• Overload and short-circuit protection

N/A

375 watts per switch – up to 30 watts per port
Per-port switch power monitor:
• Enable/disable
• Priority safety
• Overload and short-circuit protection

N/A

PoE Specifications (cont.)



08G20G2-08P

08G20G4-24

08G20G4-24P

08G20G4-48

08G20G4-48P

802.3af Interoperable

Yes

N/A

Yes

N/A

Yes

802.3at Interoperable

Yes

N/A

Yes

N/A

Yes

System Power

104 watts per switch with up to 30 watts per port
Per-port switch power monitor:
• Enable/disable
• Priority safety
• Overload and short-circuit protection

N/A

375 watts per switch with up to 30 watts per port
Per-port switch power monitor:
• Enable/disable
• Priority safety
• Overload and short-circuit protection

N/A

375 watts per switch with up to 30 watts per port
Per-port switch power monitor:
• Enable/disable
• Priority safety
• Overload and short-circuit protection

Physical Specifications



08H20G4-24

08H20G4-24P

08H20G4-48

08H20G4-48P

08G20G2-08

Dimensions (H x W x D), Rack Units

4.4 cm H x 44.1 cm W x 21.66 cm D
1.73” H x 17.36” W x 8.53” D
1U

4.4 cm H x 44.1 cm W x 36.8 cm D
1.73” H x 17.36” W x 14.51” D
1U

4.4 cm H x 44.1cm W x 37.82 cm D
1.73” H x 17.36” W x 14.89” D
1U

4.4 cm H x 44.1 cm W x 36.8 cm D
1.73” H x 17.36” W x 14.51” D
1U

4.06 cm H x 20.95 cm W x 22.2 cm D
1.60” H x 8.25” W x 8.74” D
1U

Net Weight

2.30 kg (5.10 lb)

5.40 kg (11.9 lb)

4.45 kg (9.80 lb)

6.09 kg (13.4 lb)

1.50 kg (3.30 lb)

MTBF

597,684 hours

272,651 hours

407,895 hours

219,440 hours

865,139 hours

Physical Ports

(24) 10/100 ports
(4) 1Gb SFP ports
(2) 10/100/1000 ports
(1) Console port
Max: 28 active ports

(24) 10/100 PoE ports
(4) 1Gb SFP ports
(2) 10/100/1000 ports
(1) Console port
Max: 28 active ports

(48) 10/100 ports
(4) 1Gb SFP ports
(2) 10/100/1000 ports
(1) Console port
Max: 52 active ports

(48) 10/100 PoE ports
(4) 1Gb SFP ports
(2) 10/100/1000 ports
(1) Console port
Max: 52 active ports

(8) 10/100/1000 ports
(2) 1Gb SFP ports
(1) Console port
Max: 10 active ports

Physical Specifications (cont.)



08G20G2-08P

08G20G4-24

08G20G4-24P

08G20G4-48

08G20G4-48P

Dimensions (H x W x D), Rack Units

4.06 cm H x 20.95 cm W x 22.2 cmD
1.60” H x 8.25” W x 8.74” D
1U

4.4 cm H x 44.1 cm W x 21.66 cm D
1.73” H x 17.36” W x 8.53” D
1U

4.4 cm H x 44.1 cm W x 37.82 cm D
1.73” H x 17.36” W x 14.89” D
1U

4.4 cm H x 44.1 cm W x 37.82 cm D
1.73” H x 17.36” W x 14.89” D
1U

4.4 cm H x 44.1 cm W x 37.82 cm D
1.73” H x 17.36” W x 14.89” D
1U

Net Weight

1.86 kg (4.10 lb)

2.35 kg (5.20 lb)

5.54 kg (12.2 lb)

4.50 kg (9.90 lb)

6.14 kg (13.5 lb)

MTBF

536,628 hours

532,023 hours

275,199 hours

369,938 hours

225,591 hours

Physical Ports

(8) 10/100/1000 ports
(2) 1Gb SFP ports
(1) Console port
Max: 10 active ports

(24) 10/100/1000 ports
(4) 1Gb SFP ports
(1) Console port
Max: 28 active ports

(24) 10/100/1000 PoE ports
(4) 1Gb SFP ports
(1) Console port
Max: 28 active ports

(48) 10/100/1000 ports
(4) 1Gb SFP ports
(1) Console port
Max: 52 active ports

(48) 10/100/1000 PoE ports
(4) 1Gb SFP ports
(1) Console port
Max: 52 active ports

Power



08H20G4-24

08H20G4-24P

08H20G4-48

08H20G4-48P

08G20G2-08

Power Supplies

1 Internal, 1 optional RPS

1 Internal, 1 optional RPS

1 Internal, 1 optional RPS

1 Internal, 1 optional RPS

1 Internal, 1 optional RPS

Normal Input Voltage

100-240 VAC

100-240 VAC

100-240 VAC

100-240 VAC

100-240 VAC

Input Frequency

50-60Hz

50-60Hz

50-60Hz

50-60Hz

50-60Hz

Input Current

0.5A max

7.65A max

0.8A max

7.65A max

0.4A max

Power Consumption

19.8W

31.4 W

33.8 W

45.8W

15.9 W

Power (cont.)



08G20G2-08P

08G20G4-24

08G20G4-24P

08G20G4-48

08G20G4-48P

Power Supplies

1 Internal, 1 optional RPS

1 Internal, 1 optional RPS

1 Internal, 1 optional RPS

1 Internal, 1 optional RPS

1 Internal, 1 optional RPS

Normal Input Voltage

100-240 VAC

100-240 VAC

100-240 VAC

100-240 VAC

100-240 VAC

Input Frequency

50-60Hz

50-60Hz

50-60Hz

50-60Hz

50-60Hz

Input Current

2.0A max

0.8A max

7.65A max

1.2A max

7.65A max

Power Consumption

23.3W

30.0W

36.4W

56.1W

63.1W

Environmental



08H20G4-24

08H20G4-24P

08H20G4-48

08H20G4-48P

08G20G2-08

Operating Temperature

0° C to 50° C (32° F to 122° F)

0° C to 50° C (32° F to 122° F)

0° C to 50° C (32° F to 122° F)

0° C to 50° C (32° F to 122° F)

0° C to 50° C (32° F to 122° F)

Non-Operating Temperature

-40° C to 70° C (-40° F to 158° F)

-40° C to 70° C (-40° F to 158° F)

-40° C to 70° C (-40° F to 158° F)

-40° C to 70° C (-40° F to 158° F)

-40° C to 70° C (-40° F to 158° F)

Heat Dissipation

66BTUs/Hr

105BTUs/Hr

114BTUs/Hr

153BTUs/Hr

47BTUs/Hr

Operating Relative Humidity

5% to 95% (non- condensing)

5% to 95% (non- condensing)

5% to 95% (non- condensing)

5% to 95% (non- condensing)

5% to 95% (non- condensing)

Acoustics

Fanless: 0dB

Fan Low Speed: 36dB Fan High Speed: 49dB

Fan Off: 0dB Fan On: 42dB

Fan Low Speed: 39dB Fan High Speed: 49dB

Fan Off: 0dB Fan On: 38dB

Environmental (cont.)



08G20G2-08P

08G20G4-24

08G20G4-24P

08G20G4-48

08G20G4-48P

Operating Temperature

0° C to 50° C (32° F to 122° F)

0° C to 50° C (32° F to 122° F)

0° C to 50° C (32° F to 122° F)

0° C to 50° C (32° F to 122° F)

0° C to 50° C (32° F to 122° F)

Non-Operating Temperature

-40° C to 70° C (-40° F to 158° F)

-40° C to 70° C (-40° F to 158° F)

-40° C to 70° C (-40° F to 158° F)

-40° C to 70° C (-40° F to 158° F)

-40° C to 70° C (-40° F to 158° F)

Heat Dissipation

80BTUs/Hr

100BTUs/Hr

124BTUs/Hr

190BTUs/Hr

215BTUs/Hr

Operating Relative Humidity

5% to 95% (non- condensing)

5% to 95% (non- condensing)

5% to 95% (non- condensing)

5% to 95% (non- condensing)

5% to 95% (non- condensing)

Acoustics

Fan Off*: 0 db
Fan Low Speed: 38 dB

Fan Off: 0 dB
Fan On: 44 dB

Fan Low Speed: 38 dB
Fan High Speed: 50 dB

Fan Low Speed: 37 dB
Fan High Speed: 42 dB

Fan Low Speed: 38 dB
Fan High Speed: 51 dB

* requires firmware release 1.02.02
Hardware Rev 5C or higher – 60 watts or less at 30°C or less
Hardware Rev lower than 5C—30 watts or less at 30°C or less



ОПЦИИ

Наименование: Extreme Networks 800-Series

Производитель: Extreme Networks
