Производительность работы Dell Networking С7000 серии:

·         Количество MAC-адресов: 256000

·         Количество маршрутов IPv4/IPv6: 12000/6000

·         Пропускная способность матрицы коммутации:

·         C7004: 1,536 Тбит/с (952 млн. пакетов в секунду)

·         C7008: 768 Гбит/с (476 млн. пакетов в секунду)

·         Агрегирование каналов: 8 каналов в группе, 128 групп в шасси

·         Количество очередей на порт: 4

·         VLAN: 1024 виртуальных локальных сети с поддержкой значений тегов 4096

·         Коммутация второго уровня со скоростью передачи линии: все протоколы, включая IPv4 и IPv6

·         Маршрутизация третьего уровня со скоростью передачи линии: IPv4 и IPv6

·         Балансирование нагрузки LAG: на основе заголовков второго уровня, IPv4 или IPv6

·         Задержка коммутации: <5 мкс для пакетов размером 64 байта.

Доступность Dell Networking С7000 series.

Коммутационная матрица с резервированием 1+1 и модули процессоров маршрутизации (RPM).
Модули питания переменного тока системы с резервированием 1+1.
Поддержка более 300 портов PoE+ при использовании резервных источников/ блоков питания мощностью 30 Вт (примечание: для работы коммутаторов все источники питания должны быть одного типа).
Dell Networking C7004: блок питания переменного тока с резервированием 2+1 (минимальная конфигурация); 2 блока питания (с резервированием) или 1 блок питания (минимальная конфигурация) при 100/120 или 200/240 В переменного тока, при использовании блока питания мощностью 1600 или 1200 Вт. Блоки питания с резервированием до 5+1. Для поддержки работы PoE+ требуется блок питания мощностью 1600 Вт; для поддержки работы PoE необходим блок питания мощностью 1600 или 1200 Вт. Включение и отключение всех компонентов без отключения системы. Контроль параметров окружающей среды.
Dell Networking C7008:3 блока питания (с резервированием) или 2 блока питания (минимальная конфигурация) при 100/120 В переменного тока, при использовании блока питания мощностью 1600 или 1200 Вт. 3 блока питания (с резервированием) или 2 блока питания (минимальная конфигурация) при 200/240 В переменного тока, при использовании блока питания мощностью 1200 Вт. 2 блока питания (с резервированием) или 1 блок питания (минимальная конфигурация) при 200/240 В переменного тока, при использовании блока питания мощностью 1600 Вт. Блоки питания с резервированием до конфигурации 7+1; для поддержки работы PoE+ необходим блок питания мощностью 1600 Вт; для поддержки работы PoE необходим блок питания мощностью 1600 или 1200 Вт.

Общие протоколы интернета
768 UDP
793 TCP
854 Telnet
959 FTP
1321 MD5
1350 TFTP
2474 Дифференцированные службы
3164 Системный журнал
draft-ietf-bfd-base-03 BFD

Общие протоколы IPv4
791 IPv4
792 ICMP
826 ARP
1027 ARP прокси-сервера
1035 DNS (клиент)
1042 Передача по сети Ethernet
1191 Обнаружение пути MTU
1305 NTPv3
1519 CIDR
1542 BOOTP (ретрансляция)
1812 Маршрутизаторы
1858 Фильтрация фрагментов IP
2131 DHCP (сервер и ретрансляция)
2338 VRRP
3021 31-разрядные префиксы
3046 DHCP с вариантом 82
3069 Частная VLAN
3128 Защита от атак малыми фрагментами

Общие протоколы IPv6
1981 Обнаружение пути MTU (частичное)
2460 IPv6
2461 Обнаружение соседей (частичное)
2462 Автоматическая настройка адресов без сохранения состояния (частичная)
2463 ICMPv6
2464 Передача по сети Ethernet
2675 Джамбограммы
3587 Формат адреса глобальной одноадресной рассылки
4291 Адресация

Протокол RIP
1058 RIPv1
2453 RIPv2

Протокол OSPF
1587 NSSA
2154 MD5
2328 OSPFv2
2370 Opaque LSA
2740 OSPFv3
3623 Мягкий перезапуск
4222 Назначение приоритетов и предотвращение перегрузки

BGP
1997 Сообщества
2385 MD5
2439 Демпфирование клапана маршрута
2545 Расширения нескольких протоколов для IPv6
2796 Отражение маршрутов
2842 Возможности
2858 Расширения нескольких протоколов
2918 Обновление маршрутов
3065 Конфедерации
4360 Расширенные сообщества
4893 4-байтные номера в автономной системе
5396 Представление 4-байтных номеров в автономной системе
draft-ietf-idr-bgp4-20 BGPv4
draft-ietf-idr-restart-06 Мягкий перезапуск

Многоадресная рассылка
1112 IGMPv1
2236 IGMPv2
3376 IGMPv3
3569 SSM для IPv4
4541 Отслеживание IGMPv1/v2
draft-ietf-pim-sm-v2-new-05 – PIM-SM для IPv4

Сетевое управление
1155 SMIv1
1156 Базы MIB для интернета
1157 SNMPv1
1212 Краткие определения базы управляющей информации (MIB)
1215 SNMP-ловушки
1493 MIB для мостов
1850 MIB для OSPFv2
1901 SNMPv2 на основе сообществ
2011 MIB для IP
2012 MIB для TCP
2013 MIB для UDP
2024 MIB для DLSw
2096 MIB для таблицы переадресации IP
2570 SNMPv3
2571 Инфраструктуры управления
2572 Обработка и диспетчеризация сообщений
2574 USM SNMPv3
2575 VACM SNMPv3
2576 Совместимость SNMPv1/v2/v3
2578 SMIv2
2579 Текстовые соглашения для SMIv2
2580 Свидетельства о соответствии для SMIv2
2618 MIB для аутентификации RADIUS
2665 MIB для интерфейсов типа Ethernet
2674 Расширенная база MIB для моста
2787 MIB для протокола VRRP
2819 MIB для удаленного мониторинга (группы 1, 2, 3, 9)
2863 MIB для интерфейсов
2865 RADIUS
3273 MIB для удаленного мониторинга большой мощности
3376 IGMPv3
3416 SNMPv2
3418 MIB для SNMP
3434 MIB для сигналов удаленного мониторинга большой мощности
3580 802.1X с технологией RADIUS
5060 MIB для PIM
ANSI/TIA-1057 –MIB для LLDP-MED
draft-grant-tacacs-02 – протокол TACACS+
draft-ietf-idr-bgp4-mib-06 – MIBv1 для BGP
IEEE 802.1AB – MIB для LLDP, MIB для LLDP DOT1, MIB для LLDP DOT3
ruzin-mstp-mib-02 – MIB для MSTP (ловушки)
sFlow.org – sFlowv5
sFlow.org – MIB для sFlowv5
(версия 1.3)
Dell Networking-BGP4-V2-MIB
Dell Networking-CS-CHASSIS-MIB
Dell Networking-IF-EXTENSION-MIB
Dell Networking-LINKAGG-MIB
Dell Networking-COPY-CONFIG-MIB
Dell Networking-MON-MIB
Dell Networking-PRODUCTS-MIB
Dell Networking-SMI
Dell Networking-SYSTEM-COMPONENT-MIB
Dell Networking-TC-MIB
Dell Networking-TRAP-ALARM-MIB

Соответствие стандартам IEEE
802.1AB LLDP
802.1D Соединение сетей с помощью моста, STP
802.1p Назначение приоритетов второго уровня
802.1Q тегирование VLAN, двойное тегирование VLAN, GVRP
802.1s MSTP
802.1w RSTP
802.1X Контроль доступа к сети
802.3ab Gigabit Ethernet (1000BASE-T)
802.3ac Расширения фреймов для тегов VLAN
802.3ad Агрегирование каналов с помощью LACP
802.3ae 10 Gigabit Ethernet (10GBASE-X)
802.3af Power over Ethernet
802.3ak 10 Gigabit Ethernet (10GBASE-CX4)802.3ba – 40 Gigabit Ethernet (40GBase-SR4, 40GBase-CR4, 40GBase-LR4) на оптических портах 802.3i Ethernet (10BASE-T)
802.3u Fast Ethernet
(100BASE-FX, 100BASE-TX)
802.3x Управление потоками
802.3z Gigabit Ethernet (1000BASE-X)
ANSI/TIA-1057 LLDP-MED
Dell Networking FRRP (протокол резервного кольца Dell Networking)
Dell Networking PVST+
MTU 9,252 байт

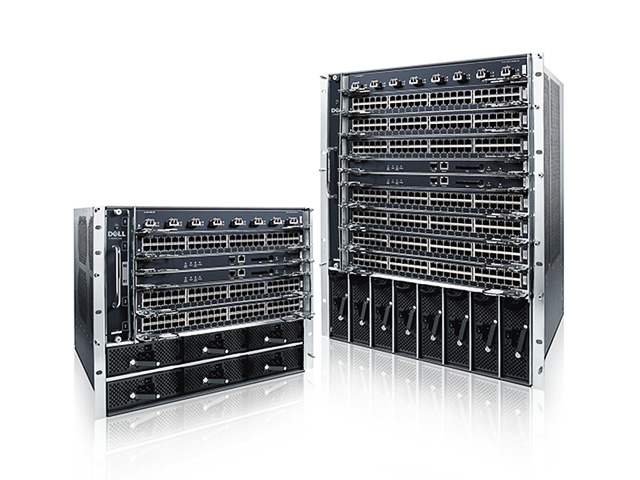

Корпус

C7004

4 слота для линейных плат
2 модуля процессора маршрутизации со встроенными слотами коммутатора.
6 слотов модулей источников питания и один слот лотка вентилятора.
Размеры (ВхШхГ): 9 RU, 15,7 x 17,5 x 15,3 дюйма (39,88 x 44,45 x 38,86 см).
Вес вместе с установленными на заводе компонентами: 38 фунтов (17,24 кг).
Вес при полном заполнении: 86,63 фунта (39,29 кг).
Взвешенные уровень звукового давления на расстоянии А согласно стандарту ISO 7779: 69,3 дБА при температуре 73,4°F (23°C).
Монтаж в стойку 19 дюймов спереди.

C7008
8 слотов для линейных плат
2 модуля процессора маршрутизации со встроенными слотами коммутатора.
8 слотов модулей источников питания и один слот лотка вентилятора.
Размеры (ВхШхГ): 13 RU, 22,7 x 17,4 x 14,4 дюйма (57,66 x 44,2 x 37,58 см).
Вес вместе с установленными на заводе компонентами: 55 фунтов (24,95 кг).
Вес при полном заполнении: 152,27 фунта (69,07 кг).
Взвешенные уровень звукового давления на расстоянии А согласно стандарту ISO 7779: 73,8 дБА при температуре 73,4°F (23°C).

Условия эксплуатации и хранения.

Максимальные условия при эксплуатации:
Температура: 32–104°F (0–40°C).
Высота установки: до 10000 футов (3048 метров) без ухудшения параметров работы.
Относительная влажность: 5–85%, без конденсации.
Максимальные условия хранения:
Температура: -40 – +158°F (-40 – +70°C).
Максимальная высота: 15000 футов (4572 метров).
Относительная влажность: 5–95%, без конденсации.

Питание

Питание переменного тока

Dell Networking C7004
Номинальное входное напряжение: 100–240 В~, 50/60 Гц

Блок питания мощностью 1600 Вт
Максимальная теплоотдача: 5618 БТЕ/ч при 100/120 В~
5,304 БТЕ/ч при 200/240 В~
Максимальный входной ток на модуль:
14 A при 100 В~, 11 A при 120 В~, 9 A при 200 В~, 7 A при 240 В~
Максимальная подводимая мощность системы:
6897 кВА при 100/120 В~, 7,315 кВА при 200/240 В~
Максимальное энергопотребление:
1647 Вт при 100/120 В~, 1555 Вт при 200/240 В~

Блок питания мощностью 1200 Вт
Максимальная теплоотдача: 4,449 БТЕ/ч (862 W) при 100/120 В~
4,122 БТЕ/ч (840 Вт) при 200/240 В~
Максимальный входной ток на модуль:
14 A при 100 В~, 11 A при 120 В~, 7 A при 200 В~, 6 A при 240 В~
Максимальная подводимая мощность системы:
4,261 кВА при 100/120 В~, 4,165 кВА при 200/240 В~

Максимальное энергопотребление:
1,304 Вт при 100/120 В~, 1,208 Вт при 200/240 В~

Dell Networking C7008:
Номинальное входное напряжение: 100–240 В~, 50/60 Гц
Блок питания мощностью 1600 Вт
Максимальная теплоотдача: 9,235 БТЕ/ч при 100/120 В~
9,299 БТЕ/ч при 200/240 В~
Максимальный входной ток на модуль:
14 A при 100 В~, 11 A при 120 В~, 9 A при 200 В~, 7 A при 240 В~
Максимальная подводимая мощность системы:
9,667 кВА при 100/120 В~, 12,596 кВА при 200/240 В~
Максимальное энергопотребление:
2,707 Вт при 100/120 В~, 2,726 Вт при 200/240 В~

Блок питания мощностью 1200 Вт
Максимальная теплоотдача: 8,055 БТЕ/ч при 100/120 В~
7,420 БТЕ/ч при 200/240 В~
Максимальный входной ток на модуль:
14 A при 100 В~, 12 A при 120 В~, 7 A при 200 В~, 6 A при 240 В~
Максимальная подводимая мощность системы:
8,274 кВА при 100/120 В~, 8,088 кВА при 200/240 В~
Максимальное энергопотребление:
2,361 Вт при 100/120 В~, 2,175 Вт при 200/240 В~
Максимальная теплоотдача: 4,449 БТЕ/ч (862 Вт) при 100/120 В~
4,122 БТЕ/ч (840 Вт) при 200/240 В~
Максимальный входной ток на модуль:
14 A при 100 В~, 11 A при 120 В~, 7 A при 200 В~, 6 A при 240 В~
Максимальная подводимая мощность системы:
4,261 кВА при 100/120 В~, 4,165 кВА при 200/240 В~

Нормативные требования

Соответствие Dell Networking C-series нормативным требованиям

Безопасность
UL/CSA 60950-1
EN 60950-1
IEC 60950-1 включая все национальные отклонения от стандартов и групповые различия
EN 60825-1 Безопасность лазерных устройств. Часть 1. Классификация оборудования, требования и руководство пользователя
EN 60825-2 Безопасность лазерных устройств. Часть 2. Безопасность оптоволоконных систем связи
Требования FDA 21 CFR 1040.10 и 1040.11

Излучения
Австралия/Новая Зеландия: AS/NZS CISPR 22: класс A
Канада: ICES-003, выпуск 4, класс A
Европа: EN 55022 (CISPR 22), класс A
Япония: VCCI класс A
США: FCC CFR 47 часть 15, подраздел B, класс A

Помехоустойчивость
EN 300 386: EMC для сетевого оборудования
EN 55024
EN 61000-3-2: Излучения, создаваемые гармоническими токами
EN 61000-3-3: Колебания и перепады напряжения
EN 61000-4-2: Электростатический разряд
EN 61000-4-3: Устойчивость к радиочастотному электромагнитному полю
EN 61000-4-4: Электроиспытание на устойчивость к быстрому переходному режиму
EN 61000-4-5: Импульсы напряжения
EN 61000-4-6: Устойчивость к кондуктивным помехам малой частоты

Правила ограничения содержания вредных веществ (RoHS)
Все компоненты серии C соответствуют требованиям директивы RoHS ЕС.
Модели доступны при соблюдении условий закона США о торговых соглашениях.

Наименование: DELL Networking C7000

Производитель: DELL
