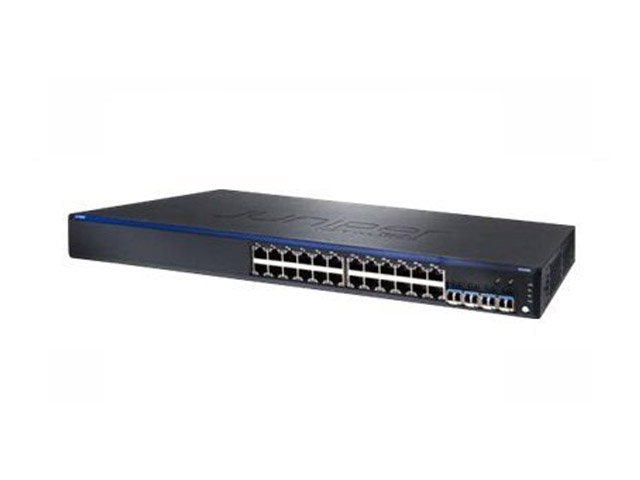

Коммутатор IBM Juniper 24 Port 1Gb EX2200 Ethernet Switch, 6630010

ОПИСАНИЕ

Коммутаторы Juniper 1Гб EX2200 line of Ethernet предлагают удобное, высокопроизводительное решение с поддержкой современных расширений единого сетевого доступа.

Каждый коммутатор EX2200 включает систему пересылки пакетов (PFE) на основе встроенной платы специального применения (ASIC) со встроенным процессором  для обеспечения пересылки данных через провода, со всеми свойствами контрольной панели. Сделанный на основе существующей проверенной технологии, PFE обеспечивает тот же уровень производительности и надежности операторского класса для коммутаторов Juniper 24 Port 1Gb EX2200 Ethernet Switch, которые имеют роутеры IBM Ethernet j-type routers на мировом рынке сетевых услуг.

Архитектура и главные компоненты Juniper EX2200

Juniper EX2200 занимает один стоечный юнит, предоставляя удобное решение для скопления серверных комнат и мест доступа, где большое внимание следует уделить месту и мощности. 10-дюймовая глубина и низкие акустические свойства также делает устройство идеальным для расположения в офисе.

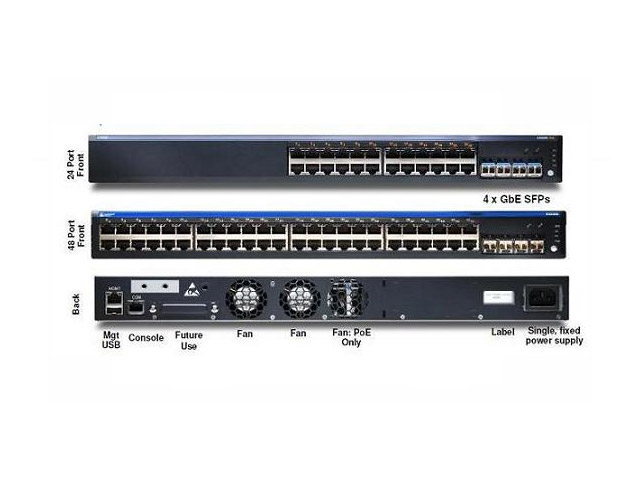

Каждый коммутатор Juniper 24 Port 1Gb EX2200 Ethernet Switch поддерживает 24 порта на медной основе GbE ports (RJ45) и четыре оптических порта для соединения с центральным узлом GbE, закрепленных на передней панели, которые работают со съемной оптикой SFP (покупается отдельно) для высокой скорости или для соединения набора узлов между серверными комнатами и комплекса коммутаторов обратного канала. Все порты могут работать одновременно, с общим количеством соединением 28 портов. Устройство также имеет кнопку режима на передней панели, которая позволяет легко останавливать устройства и выбирать режимы светодиодов.

Свойства высокой  доступности

  • Запасная магистральная группа (RTG): во избежание сложностей в протоколе Spanning tree protocol, в устройстве используется RTG для обеспечения  необходимого запаса портов и упрощения настройки коммутаторов
  • Устойчивость мощности благодаря внешнему избыточному электропитанию: EX2200 поддерживает устройство резервного электропитания (RPS), которые обеспечивает устойчивость питания. Специальный порт RJ-45 Ethernet port на задней панели предназначенный для внеполосного управления, в то время как USB порт на задней панели, может быть использован для загрузки операционной системы Junos и файлов настройки

Операционная система Junos

Коммутатор Juniper 1Гб EX2200 Ethernet Switch for System x использует ту же ОС, что и другие виды коммутаторов типа j-type Ethernet Switches и все роутеры того же типа; j-type обеспечивает последовательное внедрение и работу свойств контрольной панели всех устройств. Для достижения этой последовательности, ОС Junos придерживается обученному процессу развития, который использует код массива данных, использует четверное устройство отпускания и доступную модульную структуру, которая предотвращает влияние отдельных изолированных отказов на отказ всей системы.

Эти свойства являются основной ценностью программного обеспечения, позволяя программным продуктам ОС Junos обновляться одновременно со всеми. Все свойства строго проверены на регрессию, делая каждую новую версию расширенным набором предыдущей; пользователи могут использовать это ПО с полной уверенностью, что все присущие возможности будут использоваться и работать одинаково уверенно.

Единая среда

Коммутатор EX2200 обеспечивает высокий уровень гибкости и свойств своего класса для требований единой среды данных, голоса и видео, создавая надежную основу для единых производственных связей.

Обеспечивая электропитанием в 15,4 Вт телефонов класса 3 PoE to VoIP telephones, камер скрытого наблюдения, беспроводных точек доступа и других IP-устройств, коммутаторJuniper EX2200 Ethernet Switch предоставляет решения для единых несопоставимых сетей в единой надежной IP инфраструктуре в будущем. Коммутаторы EX2200 PoE так же поддерживают 802.3at standards-based PoE+ для питающих сетевых устройств, таких как беспроводные точки доступа многоканального радио IEEE 802.11n, и видео-телефоны, требующие большей мощности, нежели может предоставить IEEE 802.3af.

Для облегчения расширения, EX2200 поддерживает ставшие стандартными протоколы Link Layer Discovery Protocol (LLDP) и LLDP-Media Endpoint Discovery (LLDP-MED) protocol, позволяя коммутаторам автоматически находить устройства Ethernet, определять их требования по мощности и подсоединять к виртуальной сети VLAN.

В добавок, EX2200 поддерживает возможность качественного сервиса для важнейших потоков данных, голоса и видео. Коммутаторы поддерживают восьмой класс очередности категории обслуживания каждого порта, позволяя им сохранять многоуровнево сквозное определение приоритетов. EX2200 также поддерживает широкий спектр возможностей правил и стандартов, включая четкую приоритезацию, низколатентное взвешенное произвольное раннее обнаружение (WRED), и формирование очередности по принципу взвешенной нехватки (SDWRR).

ХАРАКТЕРИСТИКИ

Дополнительные особенности Juniper 1Гб EX2200:

  • Четыре съемных приемопередатчика с малым форм-фактором (SFP), расположенных на передней панели  ГбE с портами для соединения с центральным узлом обеспечивают высокоскоростную связь с комплексом коммутаторов или другими соединяющими устройствами (от абонента к коммутирующему узлу)
  • Постоянное электропитание и порты соединения обеспечивают простоту работы
  • Малое потребление мощности, низкошумные вентиляторы и малое 10-дюймовое по ширине расширение зоны покрытия в дружественной среде
  • Поддержка протоколов L2 и L3, таких как RIP и статического маршрута в комплекте
  • Единое устройство отпускания для операционной системы Junos обеспечивает применение свойства последовательного контроля
  • Модульная операционная система Junos предотвращает перезагрузку коммутатора в случае отказа одного из свойств протокола
  • Внедрение в систему единого контроля доступа Unified Access Control для обеспечения контроля доступа и обслуживания пользователем
  • Встроенный веб-интерфейс (программное обеспечение J-Web)

ОПЦИИ

Особенности приемопередатчиков Ethernet SFP

  • 1GE COPPER RJ-45 100M SFP (45W4475): Это свойство включает один 10/100/1000BASE-T SFP вместе с RJ-45 соединителем. Поддерживает до 100 метров неэкранированной витой пары
  • SFP 100BASE-FX; LC соединитель; 1310 нм; максимальное расстояние 2 км многорежимного фибера
  • SFP 100BASE-BX; LC Соединитель; TX 1310 нм/rx1550 нм; достигает 20 км однорядного однорежимного фибера
  • SFP 100 BASE-BX; LC Соединитель; TX 1550 нм/rx 1310 нм; достигает 20 км однорядного однорежимного фибера
  • SFP 1000Base-SX; LC соединитель; 850 нм, 550 м многорежимного фибера
  • SFP 1000Base-LX; LC соединитель; 1310 нм, 10 км однорежимного фибера
  • SFP 1000BASE-LH; LC соединитель; 1550 нм, 70 км однорежимного фибера
