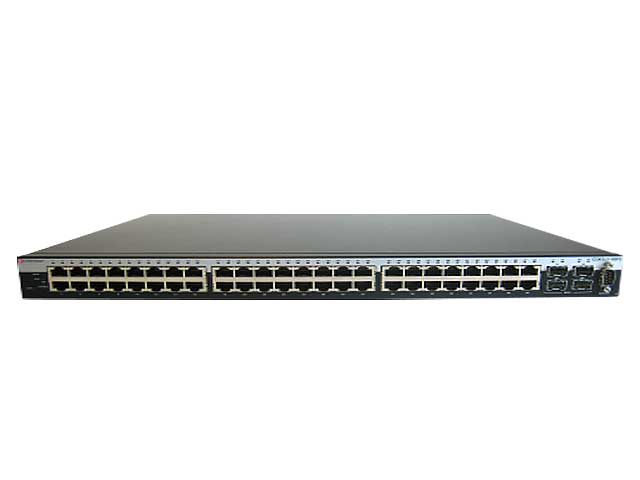

Высокопроизводительный коммутатор Extreme Networks C-Series

ОПИСАНИЕ

Высокомощный стекируемый граничный коммутатор PoE+ Gigabit Ethernet с IPv6 маршрутизацией/

Коммутаторы Extreme Networks C-series – это масштабируемый высокопроизводительный коммутаторы Gigabit Ethernet, которые поддерживают технологию PoE на базе стандарта IEEE 802.3at, гибкие варианты 10 Gigabit Ethernet, возможности динамической маршрутизации IPv4 и IPv6, а также улучшенные возможности автоматизации, благодаря чему он является перспективным решением, которое существенно сокращает эксплуатационные затраты для его пользователей.

Кроме пропускной способности матрицы в 264 Гбит/с, коммутаторы серии C имеет до 48 портов 10/100/1000 Ethernet, два порта SFP+, и поддерживает использование двух каналов восходящей связи в одном порту (1GE и 10GE). Благодаря возможности стекирования, в один стек можно соединить до 8 коммутаторов серии C (24- и 48-портовые модели). Полученный виртуальный коммутатор обеспечивает пропускную способность равную 2,11 Тбит/с и имеет до 384 портов 10/100/1000 Ethernet, а также 16 портов восходящей связи 10GE.

Функциональные возможности коммутаторов C серии

·         Настраиваемые динамические политики с усовершенствованной маршрутизацией третьего уровня (Layer 3)

·         Коммутаторы Extreme Networks C-series разработаны с перспективой на будущее благодаря поддержке мощной технологии PoE 802.3at и IPv6-маршрутизации.

·         Автоматическое обнаружение и развертывание сервисов VoIP-телефонии.

·         Усовершенствованные, динамические политики на базе ролей, который поддерживают большее количество пользователей на один порт и больше правил и профилей на один коммутатор.

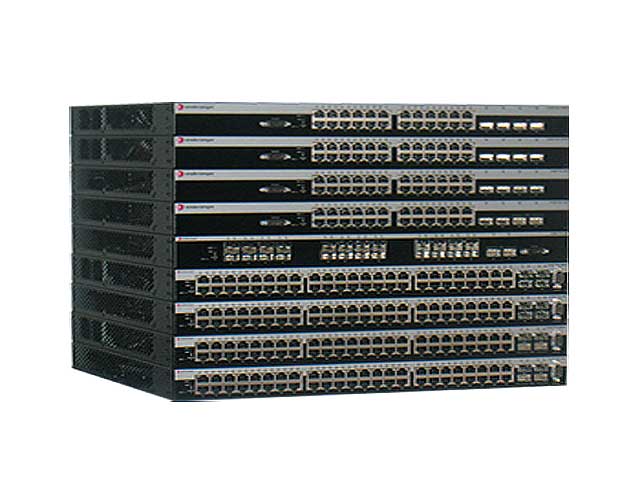

·         Высокоскоростное и высокодоступное стекирование обеспечивает надежность операций в сети.

·         Возможности автоматизированного управления позволяют сократить эксплуатационные затраты.

·         Защита инвестиций благодаря полноценной гарантии, предоставляемой на весь срок службы.

·         Усовершенствованные возможности маршрутизации: поддержка IPv4, многоадресной и IPv6-маршрутизации.

Преимущества

Ориентация на бизнес

·         Соответствие использования сетевых ресурсов целям и приоритетам бизнеса.

·         Надежная работа сети для критически важных приложений.

Эффективность работы

·         Возможности автоматизации управления позволяют сократить эксплуатационные сетевые затраты.

·         Автоматическое обнаружение и развертывание услуг VoIP-телефонии.

·         Политики на основе ролей упрощают управление пользователями и сокращают сетевые эксплуатационные затраты.

Безопасность

·         Проверка соответствия сети нормативным требованиям, таким как PCI или HIPAA.

·         Безопасное размещение сетевых ресурсов согласно пользовательским ролям.

·         Сетевая безопасность и мобильность пользователей.

Поддержка и обслуживание

·         Передовая в отрасли степень удовлетворенности требований клиентов и высокая скорость разрешения проблем при первом вызове.

·         Индивидуальные услуги, в число которых входят выезд на объект, разработка сети, установка и обучение.

·         Комплексная гарантия, предоставляемая на весь срок службы, которая включает обновление компонентов и многое другое.



ХАРАКТЕРИСТИКИ

Performance

C5G124-24

C5G124-24P2

C5G124-48

C5G124-48P2

Throughput Capacity wire- speed Mpps
(switch/stack)

35.7Mpps / 285.7Mpps

35.7Mpps / 285.7Mpps

71.4Mpps / 571.4Mpps

71.4Mpps / 571.4Mpps

Switching Capacity (switch/stack)

48Gbps (35.7Mpps) / 384Gbps (285.7Mpps)

48Gbps (35.7Mpps) / 384Gbps (285.7Mpps)

96Gbps (71.4Mpps) / 768Gbps (571.4Mpps)

96Gbps (71.4Mpps) / 768Gbps (571.4Mpps)

Stacking Capacity (switch/stack)

128Gbps (95.2Mpps) / 1,024Gbps (761.8Mpps)

128Gbps (95.2Mpps) / 1,024Gbps (761.8Mpps)

128Gbps (95.2Mpps) / 1,024Gbps (761.8Mpps)

128Gbps (95.2Mpps) / 1,024Gbps (761.8Mpps)

Aggregate Throughput Capacity
(switch/stack)

176Gbps (130.9Mpps) / 1,408Gbps (1,047.5Mpps)

176Gbps (130.9Mpps) / 1,408Gbps (1,047.5Mpps)

224Gbps (166.6Mpps) / 1,792Gbps (1,333.2Mpps)

224Gbps (166.6Mpps) / 1,792Gbps (1,333.2Mpps)

PoE Specifications

C5G124-24

C5G124-24P2

C5G124-48

C5G124-48P2

802.3af Interoperable

N/A

Yes

N/A

Yes

802.3at Interoperable

N/A

Yes

N/A

Yes

System Power

N/A

850 watts per switch with up to 30 watts per port
Per-port switch power monitor:
Enable/disable
Priority safety
Overload and short-circuit protection

N/A

850 watts per switch with up to 30 watts per port
Per-port switch power monitor:
Enable/disable
Priority safety
Overload and short-circuit protection

Physical Specifications

C5G124-24

C5G124-24P2

C5G124-48

C5G124-48P2

Dimensions (H x W x D)

H: 4.4 cm (1.73”)
W: 44.1 cm (17.36”)
D: 36.85 cm (14.51”)

H: 4.4 cm (1.73”)
W: 44.1 cm (17.36”)
D: 36.85 cm (14.51”)

H: 4.4 cm (1.73”)
W: 44.1 cm (17.36”)
D: 36.85 cm (14.51”)

H: 4.4 cm (1.73”)
W: 44.1 cm (17.36”)
D: 36.85 cm (14.51”)

Net Weight

5.03 kg (11.10 lb)

6.21 kg (13.70 lb)

5.42 kg (11.95 lb)

6.60 kg (14.55 lb)

MTBF

395,557 hours

289,425 hours

311,897 hours

229,532 hours

Physical Ports

(24) 10/100/1000 auto-sensing, auto-negotiating MDI/MDI-X RJ45 ports
(4) Combo SFP ports
(2) dedicated stacking ports
(1) DB9 console port
(1) RPS port

(24) 10/100/1000 PoE (.af+.at) auto-sensing, auto-negotiating MDI/MDI-X RJ45 ports
(4) Combo SFP ports
(2) dedicated stacking ports
(1) DB9 console port
(1) RPS port

(48) 10/100/1000 auto-sensing, auto-negotiating MDI/MDI-X RJ45 ports
(4) Combo SFP ports
(2) dedicated stacking ports
(1) DB9 console port
(1) RPS port

(48) 10/100/1000 PoE (.af+.at) auto-sensing, auto-negotiating MDI/MDI-X RJ45 ports
(4) Combo SFP ports
(2) dedicated stacking ports
(1) DB9 console port
(1) RPS port

Power Requirements

C5G124-24

C5G124-24P2

C5G124-48

C5G124-48P2

Normal Input Voltage

100-240 VAC

100-240 VAC

100-240 VAC

100-240 VAC

Input Frequency

50–60Hz

50–60Hz

50–60Hz

50–60Hz

Input Current

2A Max

12A Max

2A Max

12A Max

Power Consumption

65 watts

125 watts

101 watts

150 watts

Temperature

C5G124-24

C5G124-24P2

C5G124-48

C5G124-48P2

IEC 6-2-1 Standard Operating Temperature

0° C to 50° C (32° F to 122° F)

0° C to 50° C (32° F to 122° F)

0° C to 50° C (32° F to 122° F)

0° C to 50° C (32° F to 122° F)

IEC 6-2-14
Non-Operating Temperature

-40° C to 70° C (-40° F to 158° F)

-40° C to 70° C (-40° F to 158° F)

-40° C to 70° C (-40° F to 158° F)

-40° C to 70° C (-40° F to 158° F)

Heat Dissipation

222BTUs/Hr

428BTUs/Hr

345BTUs/Hr

513BTUs/Hr

Humidity

C5G124-24

C5G124-24P2

C5G124-48

C5G124-48P2

Operating Humidity

5% to 95% non-condensing

5% to 95% non-condensing

5% to 95% non-condensing

5% to 95% non-condensing

Vibration

C5G124-24

C5G124-24P2

C5G124-48

C5G124-48P2

IEC 68-2-6, IEC 68-2-36

IEC 68-2-6, IEC 68-2-36

IEC 68-2-6, IEC 68-2-36

IEC 68-2-6, IEC 68-2-36

Shock

C5G124-24

C5G124-24P2

C5G124-48

C5G124-48P2

IEC 68-2-29

IEC 68-2-29

IEC 68-2-29

IEC 68-2-29

Drop

C5G124-24

C5G124-24P2

C5G124-48

C5G124-48P2

IEC 68-2-32

IEC 68-2-32

IEC 68-2-32

IEC 68-2-32

Acoustics



C5G124-24

C5G124-24P2

C5G124-48

C5G124-48P2

Front of switch (normal operation)

44 dB

45.5 dB

46 dB

45.5 dB

Altitude

C5G124-24

C5G124-24P2

C5G124-48

C5G124-48P2

Operating

10,000 ft (3,048 m)

10,000 ft (3,048 m)

10,000 ft (3,048 m)

10,000 ft (3,048 m)

Non-operating

15,000 ft (4,572 m)

15,000 ft (4,572 m)

15,000 ft (4,572 m)

15,000 ft (4,572 m)

Agency and Regulatory Standard Specifications

C5G124-24

C5G124-24P2

C5G124-48

C5G124-48P2

Safety

UL 60950-1, CSA 22.1 60950, EN 60950-1, and IEC 60950-1

UL 60950-1, CSA 22.1 60950, EN 60950-1, and IEC 60950-1

UL 60950-1, CSA 22.1 60950, EN 60950-1, and IEC 60950-1

UL 60950-1, CSA 22.1 60950, EN 60950-1, and IEC 60950-1

EMC

FCC Part 15 (Class A), ICES-003 (Class A), BSMI, VCCI V-3, AS/NZS CISPR 22 (Class A), EN 55022 (Class A), EN 55024, EN 61000-3-2, and EN 61000-3-3

FCC Part 15 (Class A), ICES-003 (Class A), BSMI, VCCI V-3, AS/NZS CISPR 22 (Class A), EN 55022 (Class A), EN 55024, EN 61000-3-2, and EN 61000-3-3

FCC Part 15 (Class A), ICES-003 (Class A), BSMI, VCCI V-3, AS/NZS CISPR 22 (Class A), EN 55022 (Class A), EN 55024, EN 61000-3-2, and EN 61000-3-3

FCC Part 15 (Class A), ICES-003 (Class A), BSMI, VCCI V-3, AS/NZS CISPR 22 (Class A), EN 55022 (Class A), EN 55024, EN 61000-3-2, and EN 61000-3-3

Environmental

2002/95/EC (RoHS Directive), 2002/96/EC (WEEE Directive), Ministry of Information Order #39 (China RoHS)

2002/95/EC (RoHS Directive), 2002/96/EC (WEEE Directive), Ministry of Information Order #39 (China RoHS)

2002/95/EC (RoHS Directive), 2002/96/EC (WEEE Directive), Ministry of Information Order #39 (China RoHS)

2002/95/EC (RoHS Directive), 2002/96/EC (WEEE Directive), Ministry of Information Order #39 (China RoHS)

Характеристики для C5K125-24; C5K125-24P2; C5K125-48; C5K125-48P2; C5K175-24

Performance

C5K125-24

C5K125-24P2

C5K125-48

C5K125-48P2

C5K175-24

Throughput Capacity wire-speed Mpps (switch/stack)

65.5Mpps / 523.8Mpps

65.5Mpps / 523.8Mpps

101.2Mpps / 809.5Mpps

101.2Mpps / 809.5Mpps

65.5Mpps / 523.8Mpps

Switching Capacity (switch/stack)

88Gbps (65.5Mpps) / 704Gbps (523.8Mpps)

88Gbps (65.5Mpps) / 704Gbps (523.8Mpps)

136Gbps (101.2Mpps) / 1,088Gbps (809.5Mpps)

136Gbps (101.2Mpps) / 1,088Gbps (809.5Mpps)

88Gbps (65.5Mpps) / 704Gbps (523.8Mpps)

Stacking Capacity (switch/stack)

128Gbps (95.2Mpps) / 1,024Gbps (761.8Mpps)

128Gbps (95.2Mpps) / 1,024Gbps (761.8Mpps)

128Gbps (95.2Mpps) / 1,024Gbps (761.8Mpps)

128Gbps (95.2Mpps) / 1,024Gbps (761.8Mpps)

128Gbps (95.2Mpps) / 1,024Gbps (761.8Mpps)

Aggregate Throughput Capacity
(switch/stack)

216Gbps (160.7Mpps) / 1,728Gbps (1,285.6Mpps)

216Gbps (160.7Mpps) / 1,728Gbps (1,285.6Mpps)

264Gbps (196.4Mpps) / 2,112Gbps (1,571.3Mpps)

264Gbps (196.4Mpps) / 2,112Gbps (1,571.3Mpps)

216Gbps (160.7Mpps) / 1,728Gbps (1,285.6Mpps)

PoE Specifications

C5K125-24

C5K125-24P2

C5K125-48

C5K125-48P2

C5K175-24

802.3af Interoperable

N/A

Yes

N/A

Yes

N/A

802.3at Interoperable

N/A

Yes

N/A

Yes

N/A

System Power

N/A

850 watts per switch with up to 30 watts per port
Per-port switch power monitor:
Enable/disable
Priority safety
Overload and short-circuit protection

N/A

850 watts per switch with up to 30 watts per port
Per-port switch power monitor:
Enable/disable
Priority safety
Overload and short-circuit protection

N/A

Physical Specifications

C5K125-24

C5K125-24P2

C5K125-48

C5K125-48P2

C5K175-24

Dimensions (H x W x D)

H: 4.4 cm (1.73”)
W: 44.1 cm (17.36”)
D: 36.85 cm (14.51”)

H: 4.4 cm (1.73”)
W: 44.1 cm (17.36”)
D: 36.85 cm (14.51”)

H: 4.4 cm (1.73”)
W: 44.1 cm (17.36”)
D: 36.85 cm (14.51”)

H: 4.4 cm (1.73”)
W: 44.1 cm (17.36”)
D: 36.85 cm (14.51”)

H: 4.4 cm (1.73”)
W: 44.1 cm (17.36”)
D: 36.85 cm (14.51”)

Net Weight

4.92 kg (10.85 lb)

6.10 kg (13.45 lb)

5.31 kg (11.70 lb)

6.49 kg (14.30 lb)

4.97 kg (10.95 lb)

MTBF

365,615 hours

273,083 hours

284,345 hours

213,965 hours

395,839 hours

Physical Ports

(24) 10/100/1000 auto-sensing, auto-negotiating MDI/ MDI-X RJ45 ports
(2) Combo SFP ports
(2) SFP+ ports
(2) dedicated stacking ports
DB9 console port
(1) RPS port

(24) 10/100/1000 PoE (.af + .at) auto-sensing, auto-negotiating MDI/ MDI-X RJ45 ports
(2) Combo SFP ports
(2) SFP+ ports
(2) dedicated stacking ports
DB9 console port
(1) RPS port

(48) 10/100/1000 auto-sensing, auto-negotiating MDI/ MDI-X RJ45 ports
(2) Combo SFP ports
(2) SFP+ ports
(2) dedicated stacking ports
(1) DB9 console port
(1) RPS port

(48) 10/100/1000 PoE (.af + .at) auto-sensing, auto-negotiating MDI/ MDI-X RJ45 ports
(2) Combo SFP ports
(2) SFP+ ports
(2) dedicated stacking ports
(1) DB9 console port
(1) RPS port

(24) SFP
(2) SFP+ ports
(2) dedicated stacking ports
(1) DB9 console port
(1) RPS port

Power Requirements

C5K125-24

C5K125-24P2

C5K125-48

C5K125-48P2

C5K175-24

Normal Input Voltage

100-240 VAC

100-240 VAC

100-240 VAC

100-240 VAC

100-240 VAC

Input Frequency

50–60Hz

50–60Hz

50–60Hz

50–60Hz

50–60Hz

Input Current

2A Max

12A Max

2A Max

12A Max

2A Max

Power Consumption

74 watts

130 watts

120 watts

165 watts

69 watts

Temperature

C5K125-24

C5K125-24P2

C5K125-48

C5K125-48P2

C5K175-24

IEC 6-2-1 Standard Operating Temperature

0° C to 50° C (32° F to 122° F)

0° C to 50° C (32° F to 122° F)

0° C to 50° C (32° F to 122° F)

0° C to 50° C (32° F to 122° F)

0° C to 50° C (32° F to 122° F)

IEC 6-2-14 Non-Operating Temperature

-40° C to 70° C (-40° F to 158° F)

-40° C to 70° C (-40° F to 158° F)

-40° C to 70° C (-40° F to 158° F)

-40° C to 70° C (-40° F to 158° F)

-40° C to 70° C (-40° F to 158° F)

Heat Dissipation

253BTUs/Hr

445BTUs/Hr

408BTUs/Hr

565BTUs/Hr

234BTUs/Hr

Humidity

C5K125-24

C5K125-24P2

C5K125-48

C5K125-48P2

C5K175-24

Operating Humidity

5% to 95% non- condensing

5% to 95% non- condensing

5% to 95% non- condensing

5% to 95% non- condensing

5% to 95% non- condensing

Vibration

C5K125-24

C5K125-24P2

C5K125-48

C5K125-48P2

C5K175-24

IEC 68-2-6, IEC 68-2-36

IEC 68-2-6, IEC 68-2-36

IEC 68-2-6, IEC 68-2-36

IEC 68-2-6, IEC 68-2-36

IEC 68-2-6, IEC 68-2-36

Shock

C5K125-24

C5K125-24P2

C5K125-48

C5K125-48P2

C5K175-24

IEC 68-2-29

IEC 68-2-29

IEC 68-2-29

IEC 68-2-29

IEC 68-2-29

Drop

C5K125-24

C5K125-24P2

C5K125-48

C5K125-48P2

C5K175-24

IEC 68-2-32

IEC 68-2-32

IEC 68-2-32

IEC 68-2-32

IEC 68-2-32

Acoustics

C5K125-24

C5K125-24P2

C5K125-48

C5K125-48P2

C5K175-24

Front of switch (normal operation)

45 dB

45.5 dB

47 dB

46 dB

46 dB

Altitude

C5K125-24

C5K125-24P2

C5K125-48

C5K125-48P2

C5K175-24

Operating

10,000 ft (3,048 m)

10,000 ft (3,048 m)

10,000 ft (3,048 m)

10,000 ft (3,048 m)

10,000 ft (3,048 m)

Non-operating

15,000 ft (4,572 m)

15,000 ft (4,572 m)

15,000 ft (4,572 m)

15,000 ft (4,572 m)

15,000 ft (4,572 m)

Agency and Regulatory Standard Specifications



C5K125-24

C5K125-24P2

C5K125-48

C5K125-48P2

C5K175-24

Safety

UL 60950-1, CSA 22.1 60950, EN 60950-1, and IEC 60950-1

UL 60950-1, CSA 22.1 60950, EN 60950-1, and IEC 60950-1

UL 60950-1, CSA 22.1 60950, EN 60950-1, and IEC 60950-1

UL 60950-1, CSA 22.1 60950, EN 60950-1, and IEC 60950-1

UL 60950-1, CSA 22.1 60950, EN 60950-1, and IEC 60950-1

EMC

FCC Part 15 (Class A), ICES-003 (Class A), BSMI, VCCI V-3, AS/NZS CISPR 22 (Class A), EN 55022 (Class A), EN 55024, EN 61000- 3-2, and EN 61000-3-3

FCC Part 15 (Class A), ICES-003 (Class A), BSMI, VCCI V-3, AS/NZS CISPR 22 (Class A), EN 55022 (Class A), EN 55024, EN 61000-3-2, and EN 61000-3-3

FCC Part 15 (Class A), ICES-003 (Class A), BSMI, VCCI V-3, AS/NZS CISPR 22 (Class A), EN 55022 (Class A), EN 55024, EN 61000-3-2, and EN 61000-3-3

FCC Part 15 (Class A), ICES-003 (Class A), BSMI, VCCI V-3, AS/NZS CISPR 22 (Class A), EN 55022 (Class A), EN 55024, EN 61000-3-2, and EN 61000-3-3

FCC Part 15 (Class A), ICES-003 (Class A), BSMI, VCCI V-3, AS/NZS CISPR 22 (Class A), EN 55022 (Class A), EN 55024, EN 61000-3-2, and EN 61000-3-3

Environmental

2002/95/EC (RoHS Directive), 2002/96/EC (WEEE Directive), Ministry of Information Order #39 (China RoHS)

2002/95/EC (RoHS Directive), 2002/96/EC (WEEE Directive), Ministry of Information Order #39 (China RoHS)

2002/95/EC (RoHS Directive), 2002/96/EC (WEEE Directive), Ministry of Information Order #39 (China RoHS)

2002/95/EC (RoHS Directive), 2002/96/EC (WEEE Directive), Ministry of Information Order #39 (China RoHS)

2002/95/EC (RoHS Directive), 2002/96/EC (WEEE Directive), Ministry of Information Order #39 (China RoHS)



ОПЦИИ

Наименование: Extreme Networks C-Series

Производитель: Extreme Networks
