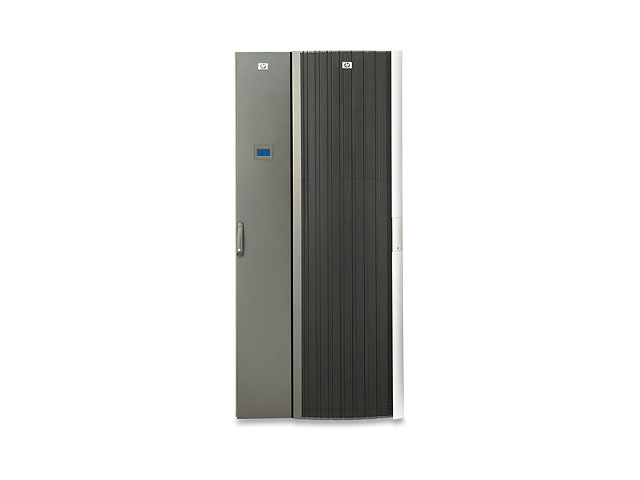

Модульная система местного охлаждения HP Modular Cooling System MCS G2

ОПИСАНИЕ

Обзор модульной системы охлаждения HP MCS G2

Модульная система охлаждения HP G2 – это самоохлаждаемая стойка нового поколения для очень плотных развертываний в дата-центре. Новая двунаправленная (Bi-Directional) технология охлаждения HP позволяет выполнять одновременное охлаждение двух стоек с помощью одного устройства MCS G2. Стойки MCS G2 обеспечивают охлаждение мощностью 17,5 кВт на одну стойку при охлаждении двух стоек, и 35 кВт при охлаждении одной стойки.

Стойка HP MCS G2 разработана в качестве дополнения к текущей технологии конвективного охлаждения дата-центра, и позволяет увеличить вычислительную мощность без дополнительной тепловой нагрузки в дата-центре. Имея мощность, которая в три раза выше мощности стандартной стойки, MCS G2 позволяет значительно продлить срок службы вашего дата-центра.

Новшества в HP MCS G2

  • Технология водяного охлаждения стоек нового поколения для высокоплотных развертываний серверов и блейд-модулей. Преимущества стойки MCS G2:
  • Возможность двунаправленного охлаждения позволяет выполнять одновременное охлаждение двух стоек с обеих сторон с мощностью до 17,5 кВт, и охлаждение одной стойки с мощностью 35 кВт.
  • Шесть вентиляторов с высоким уровнем обдува, поддерживающих «горячую» замену.
  • HP MCS G2 обеспечит идеальную среду для работы

Корпоративные дата-центры вместе с HP MCS G2

Стойка HP MCS G2 разработана для крупных компаний с передовыми средами дата-центра.

Еще не готовы приобрести стойку MCS G2? Воспользуйтесь услугами быстрой тепловой оценки вашего дата-центра (Site Datacenter Thermal Quick Assessment Service, услуги с номерами HB691A1 и HB691AE) для повышения охлаждающей способности вашей текущего дата-центра.

Ключевые преимущества систем охлаждения HP MCS G2

  • Высокопроизводительное охлаждение
    Универсальность для широкого ряда развертываний
    Разработано для предоставления надежности и простоты обращения

Высокопроизводительное охлаждение с HP MCS G2

  • Модульная система охлаждения (MCS) была сконструирована для поддержки полнозагруженной стойки из блейд-серверов, которые требуют 35 кВт мощности охлаждения при максимальной конфигурации.
  • Устройство модульного охлаждения обеспечивает подачу охлажденного воздуха по всей высоте стойки, позволяя, тем самым, устранить все ее «горячие» точки.

Универсальность систем HP MCS G2 для широкого ряда развертываний.

  • Двунаправленный теплообменник позволяет одновременно охлаждать две стойки с мощностью до 17,5 кВт каждую, или одну стойку с мощностью 35 кВт.
  • Поддержка серверной платформы HP – модульная система охлаждения MCS G2 поддерживает установку устройств ProLiant, BladeSystem, Integrity, HP 9000 и StorageWorks от HP, а также отдельные устройства сторонних компаний (MCS G2 не поддерживает серверы 10U и 17U семейств rx и rp).
  • Возможность настройки по заказу с поддержкой динамической нагрузки до 2000 фунтов позволяет настроить модульную систему охлаждения MCS G2 с помощью сервиса решений HP Factory Express.

HP MCS G2 разработаны для предоставления надежности и простоты обращения.

  • Вентиляторы, поддерживающие «горячую» замену: можно заменять вентиляторы, пока устройство находится в работе, что позволяет достичь определенной гибкости при обслуживании MCS G2.
  • Удаленный контроль окружающей среды: в системе охлаждения MCS G2 включен полнофункциональный администратор окружающей среды (Environmental Manager), с которым можно работать на месте и удаленно через межсетевой протокол IP.
  • Стандартная в отрасли стойка с высотой 42U сохраняет высоту рядов вашего дата-центра, не изменяя при этом положения серверов.
  • Мозаичное построение дата-центра: позволяет организовать мозаичное расположение компонентов дата-центра; при этом система охлаждения занимает половину ширины стандартной стойки.
  • Резервирование подводимого питания: автоматически фиксирует сбой питания и переключает питание на альтернативный источник.
  • Откачка конденсата: система охлаждения работает при температурах выше температуры точки росы, однако, при возникновении конденсата система охлаждения отводит его через трубу откачки конденсата.
  • ПО HP SIM: MCS G2 имеет второй уровень интеграции с ПО HP SIM.

ХАРАКТЕРИСТИКИ

Возможность оперативного подключения

6 вентиляторов с оперативным подключением

Максимальное потребление мощности

2000 Вт

Резервирование входящего питания

Доступно, с автоматическим переключателем (для переключения при сбое)

Однофазный вход питания

Да

Номинальный сетевой ток

15 A на один сетевой шнур

Требуемое энергопитание

208-240 В (переменный ток) +/- 10%

Электрические разъемы

NEMA L6-20P

Номинал переключателя

20 A на один сетевой шнур

Расход воздуха

2500 куб.фт/мин при питании 208 В (переменный ток)

Регулирование температуры воздуха

Поддерживается

Температура воздуха, подводимого к серверам

Регулируется, рекомендуется поддерживать на уровне 68-77 °F (20-25° C)

Максимальная охлаждающая способность

35 кВт (17.5 кВт на сторону – при двунаправленном охлаждении)

Подсоединения для охлажденной воды

1.00 дюйм (25.4 мм)

Труба откачки конденсата

Есть

Охлаждение передней двери

Прозрачная вставка из поликорбаната за сеткой

Охлаждение задней двери

Твердая, без сетки

Охлаждающая среда

Подвод первично или вторично охлажденной воды

Тип муфты

1.00-дюймовая NPT (нормальная трубная резьба) или BSPP (британская трубная цилиндрическая резьба типа G) в комплекте патрубков Main Hose Kit AF027A

Предельный (максимальный) ток

54 A (амплитудное значение) в течение 20 мс на сетевой шнур

Время поддержки минимального напряжения при сбое

20 мс

Динамическая нагрузка

2000 фунтов (908 кг) ИТ-оборудования

Мониторинг окружающей среды

Поддерживается контроль температуры воздуха к серверам.
Наружная коническая

Трубная резьба

Наружная коническая

Рекомендуемая температура охлажденной воды на входе

45.0 °F ( 7.00 °C), от 7° до 15°C (для ИТ-оборудования)

Статическая нагрузка

2000 фунтов (908 кг) ИТ-оборудования

Размер трубопровода

1.00 дюйм (25.4 мм)

Место монтажа стойки MCS

Левая сторона

Управление связью

Многофункциональная ЖК-консоль управления и отслеживания состояния

Боковые панели

Включены в комплект

Размеры (Ш x Г x В)

78.7 x 35.8 x 51 дюйма (199.89 x 60.96 x 129.54 см)

Вес

1080 фунтов (513 кг) (2000 фунтов (908 кг) – с установленным ИТ-оборудованием)

Максимальная рабочая амплитуда колебания влажности

Допустимая: 20%-80%
Рекомендуемая: 40%-55%

Максимальная рабочая температура (градусов по Фаренгейту)

41.0 ° F (мин.)
95.0 ° F (макс.)

Максимальная рабочая температура (градусов по Цельсию)

5° C (мин.)
35.00 ° C (макс.)

Соответствие отраслевыми стандартам и документам

UL Listing 484,
CUL Canadian std. 22.2 No.236
EN61000-3-2
EN61000-3-3 Flicker
EN61000-4-2
EN61000-4-3
EN61000-4-4
EN61000-4-5
EN61000-4-6
EN61000-4-8
EN61000-4-11
Отчет CB о IEC 60950-1
TÜV / GS EN 60335-1 (согласно 60335-2-40)

Гарантия

Модульная система охлаждения HP: 1 год гарантии (только на детали).
Стойка серии HP 10642 G2: 3 года гарантии (только на детали).

ПРИМЕЧАНИЕ: Могут быть определенные ограничения и исключения. Для получения дополнительной информации свяжитесь с центром поддержки клиентов HP.

Гарантийные опции

Стандартная гарантия на модульную систему охлаждения MCS G2 (1-0-0)
Стандартная гарантия на стойку (3-0-0)

ОПЦИИ

Модели модульных систем охлаждения HP MCS G2


Модель

HP MCS G2

HP MCS G2 + Expansion Rack

Размеры ВхГхШ, см

200,4х127х90,9

200,4х127х150,9

Вес, кг

434

549

Высота, U

42

Макс суммарная мощность

охлаждаемых стоек

35 кВт

Макс потребляемая мощность

1900 Вт

Максимальный воздушный

поток

72 м3/мин (2400 фт3/мин)

Рекомендуемая температура

подаваемой от чиллера воды

от 7 до 15 °С

Макс поток воды от чиллера

60 л/мин

Функции управления

• многофункциональная светодиодная консоль состояния и управления;

• доступ к системе управления через Web-интерфейс;

• поддерживается второй уровень интеграции с HP SIM

Контролируемые параметры

• температура воды на входе и выходе из системы;

• чистота подаваемой воды;

• поток воды;

• температура воздуха, подаваемого и забираемого из стоек;

• скорость работы вентиляторов;

• магнитостатическая волна;

• производительность системы охлаждения

Компоненты горячей замены

6 вентиляторов

Электрическое соединение на

входе

IEC309 (16 Amps)
