ОКСЛП...–Т... Оптический кабель для прокладки в канализацию на основе центральной трубки

ОПИСАНИЕ

Оптические кабели марки ОКCЛП-Т  применяются в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для прокладки в грунты 1-3 групп, в том числе, зараженных грызунами, а также в кабельной канализации, трубах, по мостам и эстакадам, для прокладки в асфальтовом или бетонном покрытии дорог, а так же в туннелях, коллекторах, внутри зданий и сооружений.

Линейка оптических кабелей связи  типа ОКСЛП-Т изготавливается по ТУ BY 811000331.001-2005.

Возможно изготовление вариантов конструкций с дополнительными свойствами:

Для прокладки в коллекторах, туннелях, внутри зданий  оболочка изготавливается из композиции, не распространяющей горение (ОКСНЛП-Т), а также не выделяющей дыма и галогенов при горении (ОКСГЛП-Т).

ХАРАКТЕРИСТИКИ

Ознакомьтесь с основными техническими характеристиками и конструкциями наиболее востребованных марок кабеля типа ОКCЛП-Т.

Параметр ОКСЛП…-Т…

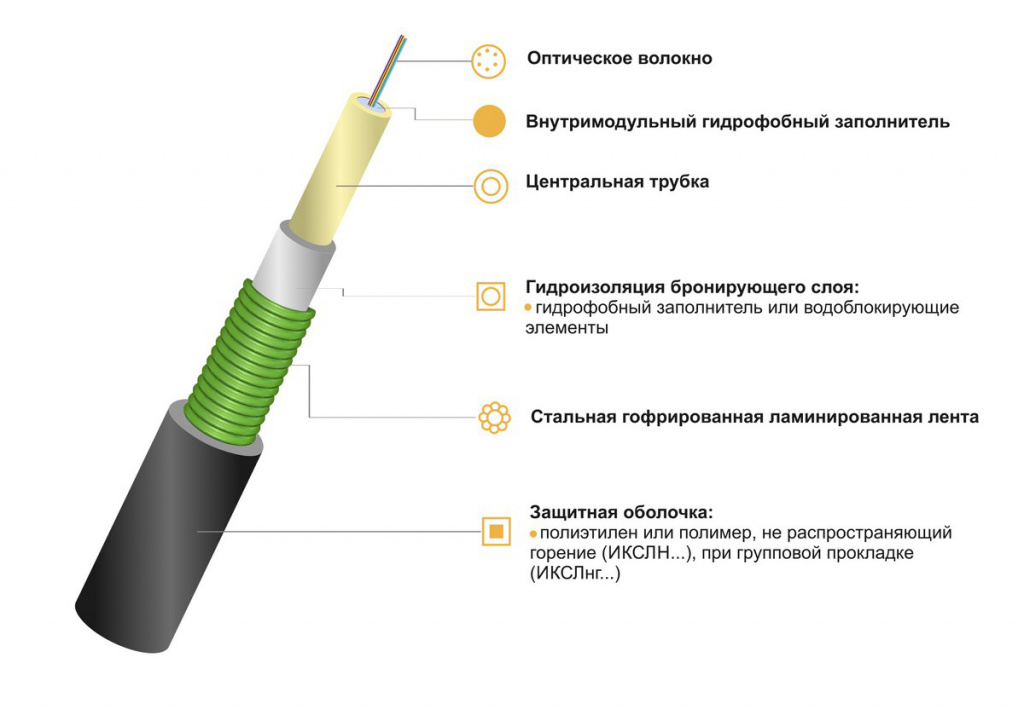

Конструкция сердечника кабеля Центральный оптический модуль
Количество оптических волокон в кабеле до 48
Количество элементов повива сердечника 1
Номинальный наружный диаметр, не менее, мм 8,9
Масса кабеля от, кг/км 90
Длительно допустимая растягивающая нагрузка, кН Не менее 1,5
Допустимая раздавливающая нагрузка, не менее, кН/см 0,3
Допустимое ударное воздействие, не менее, Дж 10
Электрическое сопротивление изоляции, не менее, МОм*км 2000
Минимальный радиус изгиба 20 Ø кабеля
Рабочий диапазон температур, °С

от -40 до +501)

от -50 до +502)

Температура прокладки и монтажа, не ниже, °С -30

ОПЦИИ

ОКСЛП-Т-А16-2.5

ОК – оптический кабель марки «Союз-Кабель»
С – тип защитного бронепокрова (стальная гофрированная ламинированная лента)
Л – отсутствует промежуточная оболочка (облегченная конструкция)

П– силовые элементы оболочки (стальные проволоки)
Т – тип сердечника (центральная трубка)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
16 – количество оптических волокон в кабеле
2.5 – максимально допустимое растягивающее усилие кабеля, в кН
