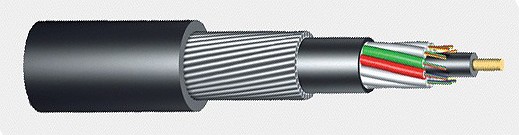

ОКБ...Д Оптический кабель для прокладки в грунт на основе модульной конструкции
- ГЛАВНАЯ
- КАТАЛОГ
- ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ
- ОКБ...Д ОПТИЧЕСКИЙ КАБЕЛЬ ДЛЯ ПРОКЛАДКИ В ГРУНТ НА ОСНОВЕ МОДУЛЬНОЙ КОНСТРУКЦИИ
ОКБ...Д Оптический кабель для прокладки в грунт на основе модульной конструкции
- Материнские платы +
- SFP модули
- Серверы в Ташкенте +
- СХД +
- Сетевой кабель UTP/FTP
- Блейд-серверы +
- Компоненты СКС +
- Комплектующие +
- Сетевое оборудование +
- Рабочие станции +
- Компьютеры +
- Ноутбуки +
- Инструменты
- Мониторы +
- Оргтехника
- Телефония
- Программное обеспечение
- Шкафы и стойки +
- Видеонаблюдение +
- ИБП +
- Процессоры +
- Системы охлаждения для процессоров, корпусов и ноутбуков +
- Оперативная память DDR2, DDR3, DDR4 +
- USB Flash
- SD & microSD карты
- Внутренние SATA HDD (3,5", 2,5", SSD ) +
- Интерактивное оборудование в Ташкенте
- Волоконно-оптический кабель +
- Компоненты ВОЛС +
- Активное сетевое оборудование +
- Медиаконверторы
Есть в наличие
ОПИСАНИЕ
Оптические кабели ОКБ-Д применяются в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для прокладки в грунтах всех групп, кроме подверженных мерзлотным деформациям, на речных переходах, в болотах глубиной до 2 м, а также в кабельной канализации, по мостам и эстакадам, в туннелях, коллекторах, внутри зданий и сооружений.
Линейка оптических кабелей связи типа ОКБ-Д изготавливается по ТУ BY 811000331.001-2005.
Возможно изготовление вариантов конструкций с дополнительными свойствами:
- Наружная оболочка из материала, не распространяющего горение при одиночной прокладке — ОКБН-Д (используют при прокладке в туннелях, коллекторах, внутри зданий и сооружений);
- Повышенная влагозащищенность (с алюмополиэтиленовой оболочкой) — ОКБЗ;
- Двойной повив стальных проволок — ОКБ2-Д применяют в грунтах всех категорий (особенно при возможных мерзлотных деформациях).
ХАРАКТЕРИСТИКИ
Ознакомьтесь с основными техническими характеристиками и конструкциями наиболее востребованных марок кабеля типа ОКБ.
Параметр | ОКБ…Д… |
Конструкция сердечника кабеля | Повив оптических модулей |
Количество оптических волокон в кабеле | до 576 |
Количество элементов повива сердечника | 4-36 |
Номинальный наружный диаметр, не менее, мм | 11,3 |
Масса кабеля от, кг/км | 200 |
Длительно допустимая растягивающая нагрузка, кН | Не менее 2,5 |
Допустимая раздавливающая нагрузка, не менее, кН/см | 0,4 |
Допустимое ударное воздействие, не менее, Дж | 10 |
Электрическое сопротивление изоляции, не менее, МОм*км | 2000 |
Минимальный радиус изгиба | 20 Ø кабеля |
Рабочий диапазон температур, °С |
от -40 до +501) от -50 до +502) |
Температура прокладки и монтажа, не ниже, °С | - 30 |
ОПЦИИ
ОКБ-6Д-Н36-8.0
ОК– оптический кабель марки «Союз-Кабель»
Б – тип защитного бронепокрова (повив из круглых стальных оцинкованных проволок)
Д – тип сердечника (диэлектрический, стеклопластиковый пруток)
6 – количество элементов повива сердечника
Н – тип оптического волокна (одномодовое, ITU-T G.655)
36 – количество оптических волокон в кабеле
8.0 – максимально допустимое растягивающее усилие кабеля, в кН
- 1) В грунте, кабельной канализации.
- 2) На мостах и эстакадах.
