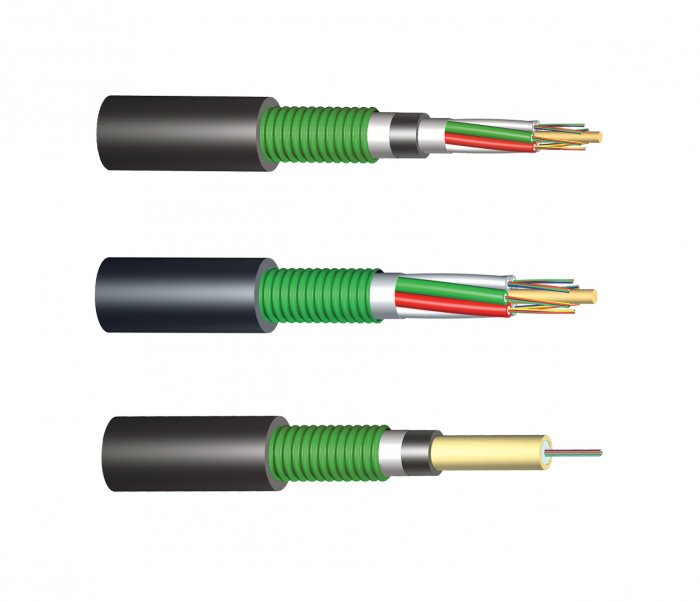

ОКС...–...Д Оптический кабель для прокладки в канализацию на основе модульной конструкции

ОПИСАНИЕ

Оптические кабели марки ОКC-Д применяются в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для прокладки в грунтах 1-3 групп, в том числе, зараженных грызунами, а также в кабельной канализации, трубах, по мостам и эстакадам, для прокладки в асфальтовом или бетонном покрытии дорог, а также в туннелях, коллекторах, внутри зданий и сооружений.

Линейка оптических кабелей связи  типа ОКС-Д изготавливается по ТУ BY 811000331.001-2005.

Возможно изготовление вариантов конструкций с дополнительными свойствами:
Наружная оболочка из материала, не распространяющего горение при одиночной прокладке — ОКСН-Д.

ХАРАКТЕРИСТИКИ

Ознакомьтесь с основными техническими характеристиками и конструкциями наиболее востребованных марок кабеля типа ОКC – Д.

Параметр ОКС…-Д…
Конструкция сердечника кабеля Повив оптических модулей
Количество оптических волокон в кабеле до 576
Количество элементов повива сердечника 4-36
Номинальный наружный диаметр, не менее, мм 11,2
Масса кабеля от, кг/км 138
Длительно допустимая растягивающая нагрузка, кН Не менее 1,5
Допустимая раздавливающая нагрузка, не менее, кН/см 0,3
Допустимое ударное воздействие, не менее, Дж 10
Электрическое сопротивление изоляции, не менее, МОм*км 2000
Минимальный радиус изгиба 20 Ø кабеля
Рабочий диапазон температур, °С

от -40 до +501)

от - 50 до +502)

Температура прокладки и монтажа, не ниже, °С -30

ОПЦИИ

ОКСН-6Д-А36-2.7

ОК – оптический кабель марки «Союз-Кабель»
С – тип защитного бронепокрова (стальная гофрированная ламинированная лента)
Н – оболочка из материала, не распространяющего горение

6 – количество элементов повива сердечника
Д – тип сердечника (повив модулей, стеклапластиковый пруток)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
36 – количество оптических волокон в кабеле
2.7 – максимально допустимое растягивающее усилие кабеля, в кН
